Olajmentes levegőt biztosító csavarkompresszorok beépített sűrítettlevegő-szárítóval


i.HOC – látványosan hatékony sűrített levegő szárítás

A szabadalmaztatott Kaeser rotációs szárító akár 100%-ig felhasználja a sűrítésből származó hőt! A teljes áramú regenerációnak köszönhetően a berendezés megbízhatóan alacsony nyomás alatti harmatpontokat biztosít 45 °C környezeti hőmérsékletig – mindezt a regenerációs levegő elektronikus melegítése vagy kiegészítő hűtése nélkül!

  • léghűtéses és vízhűtéses berendezésekbe építhető
  • 37 kW – 200 kW névleges teljesítmény
  • 3,3 m³/perc – 30 m³/perc szállítási mennyiségek
  • beépített SIGMA CONTROL 2 kompresszorvezérlés (SFC típusváltozatok)

Előnyök

  • Mínusz tartományban levő nyomás alatti harmatpontok magas hőmérséklet esetén is:
    Rendkívüli regenerációs potenciáljának köszönhetően az i.HOC magas hűtőközeg-hőmérsékleten is a mínusz tartományban levő nyomás alatti harmatpontokat biztosít.
  • Stabil nyomás alatti harmatpont változó térfogatáramok esetén is:
    Alacsony kompresszorkihasználtság mellett is stabil a nyomás alatti harmatpont – teljesen részterhelés-kompenzáció nélkül.
  • Hatékony szárítás és hővisszanyerés:
    Az i.HOC a hővisszanyerésre optimalizált 2-es fokozatú hőcserélőt használja a regenerációs levegő hűtéséhez.
Életciklus költségek

Optimális tanácsadás, műszaki előny a kutatás és gyártás területén és az üzemszünetektől megvédő nagy hatékonyságú globális szervizszervezet.



A beépített i.HOc szárítóval vagy hűtveszárítóval rendelkező olajmentes levegőt biztosító csavarkompresszorok részletesen

Különböző technika szárítókhoz

Beépített hűtveszárító

Ha a nyomás alatti harmatpont nem süllyed +3 °C alá, a hűtveszárítók jelentik az ideális választást az olajmentesen sűrítő csavarkompresszorokhoz mind az energiahatékonyság, mind a beruházási költségek szempontjából. A +3 °C alatti harmatpontértékek az adszorpciós szárítók tartománya.

Beépített i.HOC rotációs szárító

A kompakt, opcionálisan a csavarkompresszorba építhető i.HOC rotációs szárító megbízhatóan és hatékonyan eléri a -30 °C-ig terjedő nyomás alatti harmatpont értékeket. A szárítóközeg regenerálására a második sűrítőfokozat utáni forró levegő szolgál.

i.HOC önálló teljes áramú regeneráció

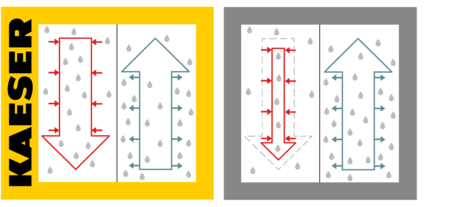

i.HOC KAESER teljes áramú regenerációval
□ Teljes áramú regeneráció □ Részáramú regeneráció
↓ Regeneráció területe: A forró levegő nedvességet von ki a szárítóközegből.
↑ Szárítás területe: A hideg levegő nedvességet ad le a szárítóközegnek.

Az i.HOC (Integrated Heat of Compression Dryer) 100%-ban felhasználja a szárításhoz a második sűrítési fokozatból származó hőt (teljes áramú regeneráció). Ez az automatikusan keletkező hőmennyiség szinte ingyen áll rendelkezésre.

  • a szárítási folyamathoz nincs szükség további energiaráfordításra
  • nagyobb regenerációs potenciál a részáramú regenerációt nyújtó szárítókhoz képest
  • teljes értékű funkció a kompresszor alacsony kihasználtsága mellett is

A teljes áramú regeneráció előnyei főleg a hűtőközeg hőmérsékletének emelkedése kapcsán mutatkoznak meg. A KAESER rotációs szárítók a regenerációs levegő járulékos elektromos melegítése nélkül is kiváló szárítást garantálnak.

Beépített hűtveszárító

Energiatakarékos szárítás

A beépített kivitelnek, valamint a nagyméretű alumíniumblokk-hőcserélőnek köszönhetően a nyomásveszteség 0,1 bar alatt tartható. Emellett a hűtésre szolgáló spirálkompresszor is hozzájárul ahhoz, hogy a sűrített levegő szárítása során energiát lehessen megtakarítani.

Tökéletesen hozzáférhető

Az elülső oldalon található szervizajtón keresztül a hűtveszárító összes alkatrésze tökéletesen hozzáférhető. Így a hűtveszárító karbantartása rendkívül könnyen elvégezhető.

Bepillantás a beépített rotációs szárítóba

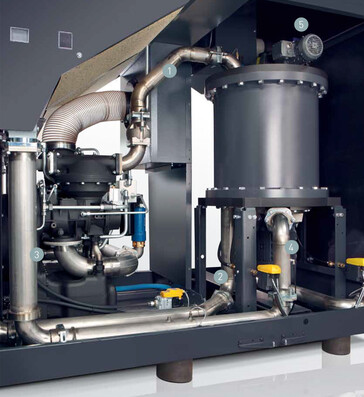

i.HOC rotációs szárító – beépítési minta
  1. Regenerációs levegő belépés
  2. Regenerációs levegő kilépés
  3. Kondenzátum-leválasztás
  4. Radiálventilátor belépés
  5. i.HOC kilépés
Részletesen az i.HOC rendszerről

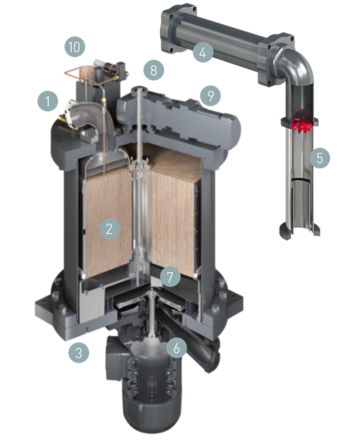

i.HOC – Keresztmetszet és alkatrészek
  1. Regenerációs levegő belépés
  2. Dob (Silicagel szárítóközeg)
  3. Regenerációs levegő kilépés
  4. 2. fokozat hőcserélője
  5. Külső kondenzátumleválasztó
  6. Radiálventilátor
  7. Párátlanító (cseppleválasztó)
  8. Rotációs szárító kilépés
  9. Dobmotor
  10. Nyomás alatti harmatpont érzékelő (opcionális)
Műszaki adatok DSG-2 A

Alapkivitel

TípusDSG 140-2 A DSG 180-2 A DSG 220-2 A
Üzemi túlnyomás bar 8 10 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Max. túlnyomás bar 8 10 4 6 8 10 4 6 8 10
Motor névleges teljesítménye kW 90 110 132
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 77 78 78
Tömeg kg 3.400 3.550 3.650

TípusDSG 260-2 A DSG 290-2 A
Üzemi túlnyomás bar 4 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 28,61 26,1 26 22,9 28,55 28,5 26
Max. túlnyomás bar 4 8 10 8 10
Motor névleges teljesítménye kW 160 200
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 79 81
Tömeg kg 3.800 4.000

SFC-kivitel

TípusDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Üzemi túlnyomás bar 4 6 8 10 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. túlnyomás bar 6 10 8,5 10 7 10
Motor névleges teljesítménye kW 110 132 160
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 79 79 80
Tömeg kg 4.150 4.250 4.400

TípusDSG 290-2 SFC A
Üzemi túlnyomás bar 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. túlnyomás bar 8,5 10
Motor névleges teljesítménye kW 200
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN
Hangnyomásszint dB(A) 82
Tömeg kg 4.600

RD-kivitel

TípusDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Üzemi túlnyomás bar 8 10 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Max. túlnyomás bar 8 10 6 8 10 6 8 10
Motor névleges teljesítménye kW 90 110 132
Nyomás alatti harmatpont °C -34 -36 -26 -33 -36 -26 -33 -35
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 77 78 78
Tömeg kg 4.500 4.650 4.750

TípusDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Üzemi túlnyomás bar 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 26,1 26 22,9 28,55 28,5 26
Max. túlnyomás bar 8 10 8 10
Motor névleges teljesítménye kW 160 200
Nyomás alatti harmatpont °C -25 -32 -34 -24 -31 -33
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 79 81
Tömeg kg 4.900 5.100

RD-SFC-kivitel

TípusDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Üzemi túlnyomás bar 6 8 10 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. túlnyomás bar 6 10 8,5 10 7 10
Motor névleges teljesítménye kW 110 132 160
Nyomás alatti harmatpont °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 79 79 80
Tömeg kg 5.250 5.350 5.500

TípusDSG 290-2 i.HOC SFC A
Üzemi túlnyomás bar 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. túlnyomás bar 8,5 10
Motor névleges teljesítménye kW 200
Nyomás alatti harmatpont °C -24 -30 -33
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN
Hangnyomásszint dB(A) 82
Tömeg kg 5.700

Műszaki adatok DSG-2 W

Alapkivitel

TípusDSG 140-2 W DSG 180-2 W DSG 220-2 W
Üzemi túlnyomás bar 8 10 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Max. túlnyomás bar 8 10 4 6 8 10 4 6 8 10
Motor névleges teljesítménye kW 90 110 132
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 69 70 71
Tömeg kg 3.100 3.250 3.350

TípusDSG 260-2 W DSG 290-2 W
Üzemi túlnyomás bar 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Max. túlnyomás bar 4 8 10 8 10
Motor névleges teljesítménye kW 160 200
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 74 75
Tömeg kg 3.500 3.700

SFC-kivitel

TípusDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Üzemi túlnyomás bar 4 6 8 10 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. túlnyomás bar 6 10 8,5 10 7 10
Motor névleges teljesítménye kW 110 132 160
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 71 72 75
Tömeg kg 3.850 3.950 4.100

TípusDSG 290-2 SFC W
Üzemi túlnyomás bar 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. túlnyomás bar 8,5 10
Motor névleges teljesítménye kW 200
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN
Hangnyomásszint dB(A) 76
Tömeg kg 4.300

RD-kivitel

TípusDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Üzemi túlnyomás bar 8 10 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Max. túlnyomás bar 8 10 6 8 10 6 8 10
Motor névleges teljesítménye kW 90 110 132
Nyomás alatti harmatpont °C -32 -36 -24 -33 -36 -24 -33 -36
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 69 70 71
Tömeg kg 4.200 4.350 4.450

TípusDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Üzemi túlnyomás bar 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 26,1 26 22,9 28,55 28,5 26
Max. túlnyomás bar 8 10 8 10
Motor névleges teljesítménye kW 160 200
Nyomás alatti harmatpont °C -25 -33 -36 -24 -33 -36
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 74 75
Tömeg kg 4.600 4.800

RD-SFC-kivitel

TípusDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Üzemi túlnyomás bar 6 8 10 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. túlnyomás bar 6 10 8,5 10 7 10
Motor névleges teljesítménye kW 110 132 160
Nyomás alatti harmatpont °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 71 72 75
Tömeg kg 4.950 5.050 5.200

TípusDSG 290-2 i.HOC SFC W
Üzemi túlnyomás bar 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. túlnyomás bar 8,5 10
Motor névleges teljesítménye kW 200
Nyomás alatti harmatpont °C -25 -33 -36
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN
Hangnyomásszint dB(A) 76
Tömeg kg 5.400
