Olajmentes levegőt biztosító, vízhűtéses csavarkompresszorok


Kompakt mester az energiatakarékosság területén

A meghajtás és a hűtés terén alkalmazott robusztus, ugyanakkor rafinált megoldásokkal a lehető legalacsonyabbra csökkentjük a teljesítményfelvételt.
Ha emellett még Kaeser hővisszanyerő rendszert is használ, a fűtési költségek terén is jelentős megtakarítást érhet el. Tanácsadással készséggel a rendelkezésére állunk.
Olajmentes levegőt biztosító, vízhűtéses csavarkompresszoraink kompakt felépítésük és – kiviteltől függően – kis kilépő légcsatornájuk révén további pluszpontokat szereznek, ha alacsony mennyezetű kompresszorhelyiségekben való alkalmazásról van szó.

  • 3,3 és 50,8 m³/perc közötti térfogatáram
  • frekvenciaváltós fordulatszám-szabályozóval ellátott csúcsteljesítményű típusok is elérhetők (SFC típusváltozatok)
  • integrált i.HOC rotációs szárítóval is (DSG-2 sorozat)

Előnyök

  • Különösen alacsony sűrített levegő kilépő hőmérséklet:

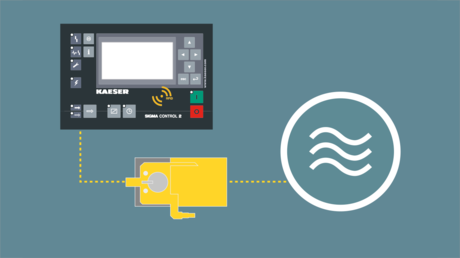

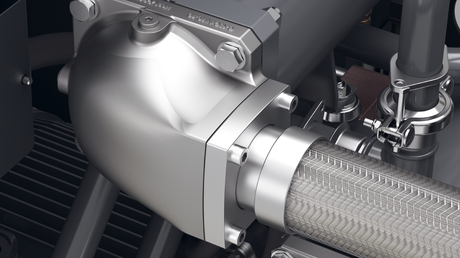

    Az optimális hőátadás érdekében a két levegő/víz hőcserélő csőkötege minőségi CuNi10Fe csövekből készül ráhengerelt alumínium csillagprofillal.
  • Kevesebb költség a hővisszanyerésnek köszönhetően:
    A Kaeser hővisszanyerő rendszereinek köszönhetően a keletkező hasznosítható kompresszorhő akár 96%-a újrahasznosítható – például a víz akár 90 °C-ra való felfűtéséhez!
  • Fantasztikusan karbantartásbarát:
    Az 1. és 2. kompresszorfokozat levegő/víz hőcserélői két külön házban foglalnak helyet, és a karbantartásra szolgáló nagyméretű ajtókon keresztül optimálisan hozzáférhetők.
Életciklus költségek

Optimális tanácsadás, műszaki előny a kutatás és gyártás területén és az üzemszünetektől megvédő nagy hatékonyságú globális szervizszervezet.



Olajmentes levegőt biztosító, vízhűtéses csavarkompresszorok részletesen

Felszereltség

Komplett berendezés

  • üzemkész
  • teljesen automatikus
  • zajcsökkentett
  • rezgéscsillapított
  • szervizbarát felépítésű
  • +45 °C-os környezeti hőmérsékletig alkalmazható

Kompresszorblokk

  • kétfokozatú olajmentesen sűrítő csavarkompresszor precíziós hajtóművel az AGMA Q13/ DIN-Klasse 5 szerint
  • második fokozat nemesacél rotorokkal és köpenyhűtéssel
  • tartós bevonattal ellátott rotorok
  • beépített olajtartály mikroszűrőn keresztüli olajtartály-légtelenítéssel
  • szálmentes pulzációcsökkentő mindkét fokozat után

hajtómotor

A szuper prémium hatásfokú IE4 hajtómotor logója
  • nemzetközileg elismert minőségű SIEMENS gyártmány
  • Premium és Super Premium Efficiency Motor
  • a motortekercs hőmérsékletének folyamatos felügyelete
  • IP 55 védettség

Hűtés

  • külön csőköteghőcserélő, amely egy bevonattal ellátott acélköpenyből és CuNi10Fe csövekből áll
  • rézforrasztott lemezes hőcserélő hajtóműolaj-hűtőnek

Elektronikus részegységek

  • IP 54 kapcsolószekrény
  • Kapcsolószekrény szellőztető rendszer
  • automatikus csillag-delta kontaktorkombináció
  • vezérlő transzformátor

SIGMA CONTROL 2 vezérlés

SIGMA CONTROL 2 kompresszorvezérlés
  • jól olvasható kijelző
  • 30 választható nyelv
  • Soft-Touch piktogram-gombok
  • jelzőlámpa-színeket használó LED-ek az üzemállapot kijelzéséhez
  • teljesen automatikus felügyelet és szabályozás
  • gyárilag választható Dual-, Quadro-, Vario- és folyamatos vezérlés
  • Interfészek: Ethernet
  • opcionális kommunikációs modulok a következőkhöz: Profibus DP, Modbus, Profinet és DeviceNet
  • kártyahely SD-memóriakártyákhoz adatrögzítéshez és frissítéshez
  • RFID-olvasó
  • webkiszolgáló
Ügyes részletmegoldások

Hidraulikus szívószelep

Hidraulikus szívószelep

Az olajmentesen sűrítő Kaeser csavarkompresszorok hidraulikus működésű szívószelepe nem érzékeny a szennyeződésekre és a kondenzátumra. Üzembiztosabb és egyszerűbben szervizelhető, mint a pneumatikus szelepek.

Abszorbermentes pulzációcsökkentő

Szálmentes pulzációcsillapító

Hatékonyan, széles sávban és a lehető legalacsonyabb nyomásveszteséggel csillapítja az új fejlesztésű pulzációcsökkentő a nem kívánatos rezgéseket. A szálmentes konstrukció megakadályozza a sűrített levegő szennyeződését.

Megbízható olajtartály-légtelenítés

Megbízható olajtartály-légtelenítés

A hajtóműolajtartály légtelenítésénél található mikroszűrő megakadályozza, hogy a berendezés olajat tartalmazó levegőt szívjon be – ez a fontos részlet hozzájárul a sűrített levegő minőségének tartós fenntartásához.

Magas hatásfokú kondenzátum-leválasztó

Magas hatásfokú kondenzátum-leválasztó

Az új fejlesztésű kondenzátum-leválasztó az áramlástechnikailag optimalizált konstrukciójának köszönhetően megbízhatóan választja le a kondenzátumot a levegőhűtők után. Emellett minimális a nyomásvesztesége.

Opciók

Csavarozható géplábak

  • az alappal összecsavarozható géplábak

Hővisszanyerés

  • beépített hővisszanyerő rendszer párhuzamosan kapcsolt csöves hőcserélőkkel, hőcserélőkkel (víz/víz), szivattyúkkal, tágulási tartályokkal és víz-szabályzószelepekkel

Meleglevegő-csatlakozás

  • közvetlenül használt forró sűrített levegő pl. melegen regeneráló adszorpciós szárítóhoz vagy forró folyamatlevegőként
  • Egyes modellek esetében a forró levegő kívánt hőmérséklete bizonyos mértékben szabályozható.
Jelentős megtakarítások hővisszanyeréssel

A kompresszor-hulladékhő kényelmes felhasználása

A beépített hővisszanyerő modulnak köszönhetően a kompresszor-hulladékhő felhasználható helyiségek vagy gyártási folyamatok fűtéséhez, valamint az ipari vagy folyamatvíz 90 °C-ig történő felmelegítéséhez. Így egy évnél rövidebb amortizációs idő érhető el.

Akár +90 °C-os forróvíz

Hővisszanyerésből származó, akár +90 °C fokos meleg víz

A visszanyert hőenergia többféleképpen alkalmazható. A hővisszanyerés igény szerint max. 90 °C-os forróvizet biztosít.

Minden a hulladékhő használata mellett szól

Maximális hővisszanyerés csavarkompresszoroknál

Egy kompresszor a betáplált elektromos hajtásenergiát 100%-ban hőenergiává alakítja át. Ebből - írd és mondd - akár 96% a hővisszanyerés rendelkezésére áll.

A lehető legmagasabb fokú rendelkezésre állás a hővisszanyerés ellenére

A lehető legmagasabb szintű rendelkezésre állás az opcionális belső vízkörforgás révén.

Amennyiben a vízrendszeren a kompresszoron kívül végeznek karbantartási munkákat, akkor egy opcionálisan rendelkezésre álló komplett belső vízkör (szivattyúval, tágulási tartállyal, biztonsági szeleppel stb.) garantálja a megbízható kompresszorműködést.

Biztonságos és igényre szabott hővisszanyerés

A beépített hővisszanyeréssel rendelkező kompresszorok saját védelmük érdekében egy második vízrendszerrel (szekunder vízrendszer) is el vannak látva. A primer és szekunder vízrendszer szétválasztása garantálja az optimális hővisszanyerést és a megbízható és biztonságos sűrítettlevegő-ellátást, valamint lehetővé teszi, hogy a hővisszanyerő rendszerben az olaj- és köpenyhűtést hőigénytől függően be, illetve ki lehessen kapcsolni.

Műszaki adatok CSG-2 W

Alapkivitel

TípusCSG 55-2 W CSG 70-2 W CSG 90-2 W
Üzemi túlnyomás bar 6 8 4 6 8 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 5,63 5,57 9,05 7,92 6,82 10,67 9,78 8,97 7,83
Max. túlnyomás bar 8 4 6 8 4 6 8 10
Motor névleges teljesítménye kW 37 45 55
Méretek
Szé x Mé x Ma mm 		2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 64 64 65
Tömeg kg 2.270 2.310 2.375

TípusCSG 120-2 W CSG 130-2 W
Üzemi túlnyomás bar 4 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 13,01 13,07 12,15 10,58 13,07 13,03 13
Max. túlnyomás bar 6 8 10 8 10
Motor névleges teljesítménye kW 75 90
Méretek
Szé x Mé x Ma mm 		2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 66 68
Tömeg kg 2.515 2.640

T-kivitel

TípusCSG 55-2 T W CSG 70-2 T W CSG 90-2 T W
Üzemi túlnyomás bar 6 8 4 6 8 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 5,63 5,57 9,05 7,92 6,82 10,67 9,78 8,97 7,83
Max. túlnyomás bar 8 4 6 8 4 6 8 10
Motor névleges teljesítménye kW 37 45 55
Nyomás alatti harmatpont °C 3 3 3
HűtveszárítóABT 130 ABT 130 ABT 130
Méretek
Szé x Mé x Ma mm 		2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 64 64 65
Tömeg kg 2.520 2.560 2.625

TípusCSG 120-2 T W CSG 130-2 T W
Üzemi túlnyomás bar 8 10 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 12,15 10,58 13,03 13
Max. túlnyomás bar 8 10 8 10
Motor névleges teljesítménye kW 75 90
Nyomás alatti harmatpont °C 3 3
HűtveszárítóABT 130 ABT 130
Méretek
Szé x Mé x Ma mm 		2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 66 68
Tömeg kg 2.765 2.890

SFC-kivitel

TípusCSG 70-2 SFC W CSG 90-2 SFC W CSG 120-2 SFC W
Üzemi túlnyomás bar 4 6 8 10 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 3,03 - 9,08 3,03 - 8,03 3,03 - 6,98 3,71 - 6 3,49 - 10,98 3,62 - 9,9 3,84 - 8,7 3,96 - 7,67 4,2 - 13,75 4,18 - 12,74 4,21 - 11,69 4,23 - 10,63
Max. túlnyomás bar 10 6 10 10
Motor névleges teljesítménye kW 55 55 75
Méretek
Szé x Mé x Ma mm 		2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 64 65 66
Tömeg kg 2.360 2.360 2.400

TípusCSG 130-2 SFC W
Üzemi túlnyomás bar 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 4,4 - 13,65 4,33 - 13,61 4,26 - 13,57 4,2 - 13,08
Max. túlnyomás bar 10
Motor névleges teljesítménye kW 90
Méretek
Szé x Mé x Ma mm 		2.490 x 1.660 x 1.965
Sűrített levegő-csatlakozásDN65 PN16 DIN
Hangnyomásszint dB(A) 68
Tömeg kg 2.480

T-SFC kivitel

TípusCSG 70-2 T SFC W CSG 90-2 T SFC W CSG 120-2 T SFC W
Üzemi túlnyomás bar 4 6 8 10 4 6 8 10 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 3,03 - 9,08 3,03 - 8,03 3,03 - 6,98 3,71 - 6 3,49 - 10,98 3,62 - 9,9 3,84 - 8,7 3,96 - 7,67 4,21 - 11,69 4,23 - 10,63
Max. túlnyomás bar 10 6 10 10
Motor névleges teljesítménye kW 55 55 75
Nyomás alatti harmatpont °C 3 3 3
HűtveszárítóABT 130 ABT 130 ABT 130
Méretek
Szé x Mé x Ma mm 		2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 64 65 66
Tömeg kg 2.610 2.610 2.650

TípusCSG 130-2 T SFC W
Üzemi túlnyomás bar 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 4,26 - 13,57 4,2 - 13,08
Max. túlnyomás bar 10
Motor névleges teljesítménye kW 90
Nyomás alatti harmatpont °C 3
HűtveszárítóABT 130
Méretek
Szé x Mé x Ma mm 		2.840 x 1.660 x 1.965
Sűrített levegő-csatlakozásDN65 PN16 DIN
Hangnyomásszint dB(A) 68
Tömeg kg 2.730

RD-kivitel

TípusCSG 55-2 i.HOC W CSG 70-2 i.HOC W CSG 90-2 i.HOC W
Üzemi túlnyomás bar 6 8 6 8 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 5,63 5,57 7,92 6,82 9,78 8,97 7,83
Max. túlnyomás bar 8 6 8 6 8 10
Motor névleges teljesítménye kW 37 45 55
Nyomás alatti harmatpont °C -27 -33 -25 -32 -23 -31 -35
Méretek
Szé x Mé x Ma mm 		3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 64 64 65
Tömeg kg 2.985 3.025 3.090

TípusCSG 120-2 i.HOC W CSG 130-2 i.HOC W
Üzemi túlnyomás bar 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 13,07 12,15 10,58 13,07 13,03 13
Max. túlnyomás bar 6 8 10 8 10
Motor névleges teljesítménye kW 75 90
Nyomás alatti harmatpont °C -20 -29 -34 -19 -28 -33
Méretek
Szé x Mé x Ma mm 		3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 66 68
Tömeg kg 3.230 3.355

RD-SFC-kivitel

TípusCSG 70-2 i.HOC SFC W CSG 90-2 i.HOC SFC W CSG 120-2 i.HOC SFC W
Üzemi túlnyomás bar 6 8 10 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 3,03 - 8,03 3,03 - 6,98 3,71 - 6 3,62 - 9,9 3,84 - 8,7 3,96 - 7,67 4,18 - 12,74 4,21 - 11,69 4,23 - 10,63
Max. túlnyomás bar 10 6 10 10
Motor névleges teljesítménye kW 55 55 75
Nyomás alatti harmatpont °C -28 -32 -36 -23 -31 -35 -21 -29 -34
Méretek
Szé x Mé x Ma mm 		3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 64 65 66
Tömeg kg 3.080 3.080 3.120

TípusCSG 130-2 i.HOC SFC W
Üzemi túlnyomás bar 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 4,33 - 13,61 4,26 - 13,57 4,2 - 13,08
Max. túlnyomás bar 10
Motor névleges teljesítménye kW 90
Nyomás alatti harmatpont °C -24 -29 -33
Méretek
Szé x Mé x Ma mm 		3.140 x 1.660 x 1.965
Sűrített levegő-csatlakozásDN65 PN16 DIN
Hangnyomásszint dB(A) 68
Tömeg kg 3.200

Beépített hűtveszárító

TípusABT 130
Teljesítményfelvétel kW 1,38
Nyomás alatti harmatpont °C 3
HűtőközegR-513A
globális felmelegedési potenc.631
Hűtőközeg mennyiség kg 1,5
Hűtőközeg tömege CO2 egyenértékében t 0,9
Hermetikus hűtőkör-

Műszaki adatok DSG-2 W

Alapkivitel

TípusDSG 140-2 W DSG 180-2 W DSG 220-2 W
Üzemi túlnyomás bar 8 10 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Max. túlnyomás bar 8 10 4 6 8 10 4 6 8 10
Motor névleges teljesítménye kW 90 110 132
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 69 70 71
Tömeg kg 3.100 3.250 3.350

TípusDSG 260-2 W DSG 290-2 W
Üzemi túlnyomás bar 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Max. túlnyomás bar 4 8 10 8 10
Motor névleges teljesítménye kW 160 200
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 74 75
Tömeg kg 3.500 3.700

SFC-kivitel

TípusDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Üzemi túlnyomás bar 4 6 8 10 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. túlnyomás bar 6 10 8,5 10 7 10
Motor névleges teljesítménye kW 110 132 160
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 71 72 75
Tömeg kg 3.850 3.950 4.100

TípusDSG 290-2 SFC W
Üzemi túlnyomás bar 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. túlnyomás bar 8,5 10
Motor névleges teljesítménye kW 200
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN
Hangnyomásszint dB(A) 76
Tömeg kg 4.300

RD-kivitel

TípusDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Üzemi túlnyomás bar 8 10 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Max. túlnyomás bar 8 10 6 8 10 6 8 10
Motor névleges teljesítménye kW 90 110 132
Nyomás alatti harmatpont °C -32 -36 -24 -33 -36 -24 -33 -36
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 69 70 71
Tömeg kg 4.200 4.350 4.450

TípusDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Üzemi túlnyomás bar 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 26,1 26 22,9 28,55 28,5 26
Max. túlnyomás bar 8 10 8 10
Motor névleges teljesítménye kW 160 200
Nyomás alatti harmatpont °C -25 -33 -36 -24 -33 -36
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 74 75
Tömeg kg 4.600 4.800

RD-SFC-kivitel

TípusDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Üzemi túlnyomás bar 6 8 10 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. túlnyomás bar 6 10 8,5 10 7 10
Motor névleges teljesítménye kW 110 132 160
Nyomás alatti harmatpont °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 71 72 75
Tömeg kg 4.950 5.050 5.200

TípusDSG 290-2 i.HOC SFC W
Üzemi túlnyomás bar 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. túlnyomás bar 8,5 10
Motor névleges teljesítménye kW 200
Nyomás alatti harmatpont °C -25 -33 -36
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.060
Sűrített levegő-csatlakozásDN80 PN16 DIN
Hangnyomásszint dB(A) 76
Tömeg kg 5.400

Műszaki adatok FSG-2 W

Alapkivitel

TípusFSG 300-2 W FSG 350-2 W FSG 420-2 W
Üzemi túlnyomás bar 4 6 8 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Max. túlnyomás bar 4 8 4 6 8 10 4 6 8 10
Motor névleges teljesítménye kW 160 200 250
Méretek
Szé x Mé x Ma mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Sűrített levegő-csatlakozásDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Hangnyomásszint dB(A) 74 75 75
Tömeg kg 5.250 5.450 5.650

TípusFSG 450-2 W FSG 500-2 W FSG 520-2 W
Üzemi túlnyomás bar 6 8 10 8 10 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 50,1 45,6 41,9 50 45,6 50
Max. túlnyomás bar 6 8 10 8 10 10
Motor névleges teljesítménye kW 315 315 355
Méretek
Szé x Mé x Ma mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Sűrített levegő-csatlakozásDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Hangnyomásszint dB(A) 75 76 77
Tömeg kg 5.950 5.950 6.550

SFC-kivitel

TípusFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
Üzemi túlnyomás bar 4 6 8 10 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 12,95 - 48,53 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 15,48 - 50,77 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 15,48 - 50,77 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Max. túlnyomás bar 10 10 10
Motor névleges teljesítménye kW 250 315 355
Méretek
Szé x Mé x Ma mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Sűrített levegő-csatlakozásDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Hangnyomásszint dB(A) 76 77 78
Tömeg kg 6.250 6.700 7.300

RD-kivitel

TípusFSG 300-2 i.HOC W FSG 350-2 i.HOC W FSG 420-2 i.HOC W
Üzemi túlnyomás bar 6 8 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
Max. túlnyomás bar 8 6 8 10 6 8 10
Motor névleges teljesítménye kW 160 200 250
Nyomás alatti harmatpont °C -22 -30 -22 -31 -35 -22 -31 -35
Méretek
Szé x Mé x Ma mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Sűrített levegő-csatlakozásDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Hangnyomásszint dB(A) 74 75 75
Tömeg kg 6.400 6.600 6.800

TípusFSG 450-2 i.HOC W FSG 500-2 i.HOC W FSG 520-2 i.HOC W
Üzemi túlnyomás bar 6 8 10 8 10 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 50,1 45,6 41,9 50 45,6 50
Max. túlnyomás bar 6 8 10 8 10 10
Motor névleges teljesítménye kW 315 315 355
Nyomás alatti harmatpont °C -22 -31 -35 -31 -35 -35
Méretek
Szé x Mé x Ma mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Sűrített levegő-csatlakozásDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Hangnyomásszint dB(A) 75 76 77
Tömeg kg 7.100 7.100 7.700

RD-SFC-kivitel

TípusFSG 420-2 i.HOC SFC W FSG 500-2 i.HOC SFC W FSG 520-2 i.HOC SFC W
Üzemi túlnyomás bar 6 8 10 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Max. túlnyomás bar 10 10 10
Motor névleges teljesítménye kW 250 315 355
Nyomás alatti harmatpont °C -25 -31 -35 -23 -30 -35 -23 -30 -35
Méretek
Szé x Mé x Ma mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Sűrített levegő-csatlakozásDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Hangnyomásszint dB(A) 76 77 78
Tömeg kg 7.400 7.850 8.450

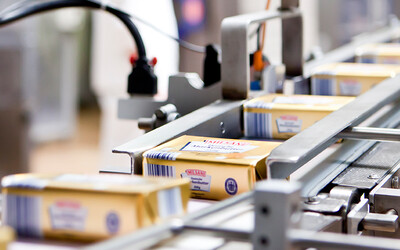

„Made in Germany” sűrített levegő. A Molkerei Ammerland a KAESER által kínált hővisszanyerő rendszer segítségével fejleszt.
Ammerland:

Sűrített levegő a „tejút” számára.

A KAESER szárazonfutók és hűtveszárítók gondoskodnak a szállítószalagok vezérléséhez szükséges sűrített levegőről a nagyipari tejüzemben. A hővisszanyeréssel kapcsolatos intézkedésekkel pénzmegtakarítás érhető el.

Ammerland tejgazdaság referenciaprojekt
Oldal nyomtatása
