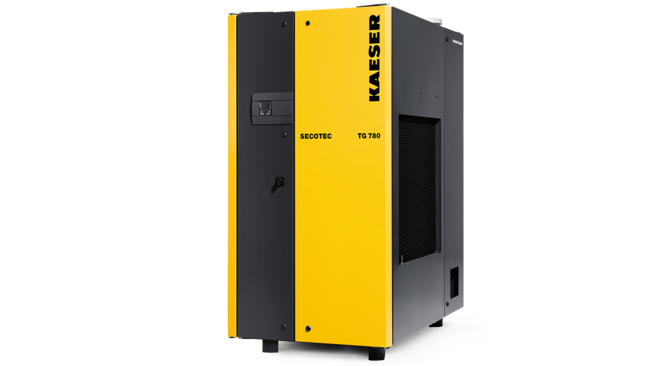

SECOTEC energiatakarékos hűtveszárítók 45 és 98 m³/perc között

SECOTEC TG: Kompakt óriás

Az új TG szériával a KAESER percenként akár percenkénti 98 m³-ig növeli SECOTEC energiatakarékos hűtveszárítójának térfogatáramát lég- és vízhűtött kivitelben.

Ezek a nagyipar számára tervezett hatalmas, mégis kompakt berendezések a legkedvezőtlenebb feltételek esetén is stabil nyomás alatti harmatpontot biztosítanak, maximális megbízhatóság és minimális életciklusköltségek mellett.
A nagy teljesítményű hűtőtároló-koncepció és a szériafelszereléshez tartozó, hálózatba kapcsolható SIGMA CONTROL SMART vezérlés komponenseket kímélő és energiatakarékos üzemelést biztosít valamennyi terhelési fázisban. A léghűtéses verziók innovatív kilépőlevegő-szabályozása új mércét állít fel az üzemi biztonság és a költséghatékonyság terén.

Előnyök

  • Fokozott üzemi biztonság:
    A SECOTEC TG hűtveszárító innovatív kilépőlevegő-szabályzása a radiálventilátorral együtt gondoskodik a berendezés optimális hűtéséről. Mindez nemcsak új lehetőségek előtt nyitja meg az utat a tervezésnél és a telepítésnél, hanem a nagyméretű hűtveszárítók hatékony és komponenseket kímélő üzemeléséhez is jelentősen hozzájárul.
  • Jövőbiztos befektetés:
    Az R-513A típusú klímabarát hűtőközeggel a KAESER az eddigi legjobb megoldást kínálja a jövőbeli rendelkezésre állás szempontjából. Használatával nemcsak a karbantartási költségek növekedése, hanem a leállás veszélye is hatékonyan elkerülhető.
  • Az üzemi költségek további csökkentése:
    A SECOPACK LS berendezésből és a tökéletesen összehangolt kompresszorokból álló nagy teljesítményű hűtőtároló koncepciónak köszönhetően az akár percenkénti 98 m³ értéket is elérő SECOTEC TG hűtveszárító különösen energiatakarékos részterhelés-szabályozást kínál, emellett kompakt kivitel és kis karbantartásigény jellemzi.

Az ideális kiegészítő: AQUAMAT olaj-víz szétválasztó
AQUAMAT kondenzátum-előkészítő rendszer

Tipp: A kondenzátumot a csatornába való bevezetést megelőzően készítse elő kedvező áron és az előírásoknak megfelelően az AQUAMAT olaj-víz szétválasztó segítségével.



Termékrészletek

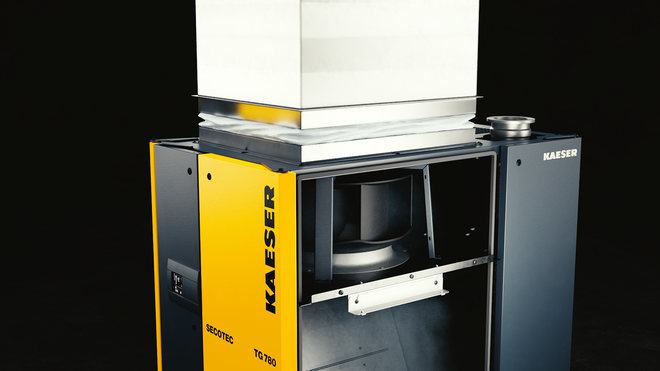

Innovatív kilépőlevegő-szabályozás radiálventilátorral
Az új SECOTEC hűtveszárító innovációja a radiálventilátor.

A nagy helymegtakarítás által csökkenthetők a tervezési és a telepítési költségek. Stabil nyomás alatti harmatpont, valamint komponenseket kímélő és energiatakarékos üzem a berendezés optimális hűtésének köszönhetően.

Innováció:

  • A frekvenciaszabályozott radiálventilátor a terhelés függvényében a hűtőlevegő áramlásán keresztül elvezeti a keletkező hőt.
  • A radiálventilátor az elegendő fennmaradó nyomás révén lehetővé teszi a tipikus kilépőlevegő-csatornák közvetlen csatlakoztatását a hűtveszárítóra.
  • A radiálventilátor különösen energiahatékony méretezése a SECOTEC TG hűtveszárító rendkívül alacsony teljesítményigényében is megmutatkozik.
  • A meleg kilépő levegő hűtőlevegőként való újbóli beszívása által okozott termikus rövidzárlat biztosan elkerülhető.
  • A korábbi szellőzőnyílással és kiegészítő segédventilátorral rendelkező ventilátortechnológiával összehasonlítva: A beltéri levegő szükségtelen beszívása a múlté. Ez minimálisra csökkenti a kilépő légáramot és ezáltal a szükséges csatornaátmérőt. Így a segédventilátor fölöslegessé válik.
  • A kilépő levegő erőteljes szabályozása és a magas fennmaradó nyomás kompresszorok esetében lehetővé teszi a gyűjtőcsatornára való csatlakozást.

Jövőbiztos R-513A hűtőközeg
R-513A

A jövőbiztos R-513A hűtőközeg kis mennyiségben történő használata biztosítja az ellátást a karbantartáshoz a hűtveszárító teljes élettartama alatt.

Innováció:

  • Az üvegházhatású gázok használatát világszerte egyre szigorúbban szabályozzák. Az olyan különösen kompakt hőcserélők használatával, mint a SECOPACK LS és a többcsatornás cseppfolyósító jelentősen csökkenthető a hűtőközegek iránti igény.
  • Az R-513A hűtőközeg üvegház-potenciálja az eddig hűtveszárítókban használt anyagokhoz képest jelentősen alacsonyabb.
  • Az R-513A egyenértékű az R-134a- val. Nem mérgező, és nem is éghető.

Nagy teljesítményű hűtőtároló-koncepció

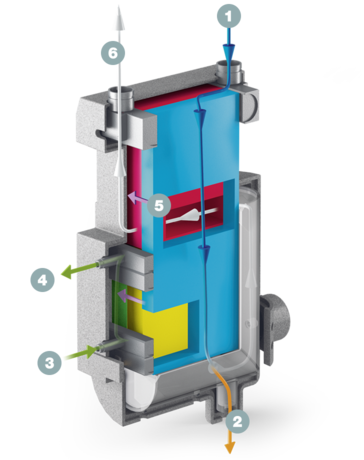

Egy SECOPACK hőcserélő rendszer metszeti képe
  1. Sűrített levegő belépés
  2. Kondenzátum-kilépés
  3. Hűtőközeg-belépés (hideg)
  4. Hűtőközeg-kilépés (meleg)
  5. Hőátadás
  6. Sűrített levegő kilépés

Komponenseket kímélő üzemmód, stabil nyomás alatti harmatpont és nagyfokú energiahatékonyság valamennyi terhelési fázisban.

Optimalizálás:

  • A SECOTEC TG szériája a SECOPACK LS hőcserélő rendszert akár három párhuzamosan elrendezett hűtőközeg kompresszorral rendelkező látenshő-tárolóval kombinálja. Ezek a terhelés függvényében görgős kapcsolásúak.
  • A hűtvetároló ebből adódó tehermentesítése még kompaktabb kivitelt tesz lehetővé.
  • A nagy teljesítményű hűtvetárolónak köszönhetően a hűtőteljesítmény fokozatmentes és hatékony beállítása valósítható meg részleges terhelésnél.
  • Komponenseket kímélő üzem a hűtőközeg kompresszor korlátozott kapcsolási gyakorisága révén.
  • A szériafelszerelésbe tartozó SIGMA CONTROL SMART vezérlés kiszámítja a tényleges elektromos teljesítményfelvétel értékét.

Minimális szervizráfordítások

Minimális karbantartási, vizsgálati és dokumentációs ráfordítások.

Innováció:

  • A tipikus axiális ventilátoroktól eltérően a radiális hűtő a berendezés teljes élettartamához készült.
  • A SECOPACK LS kondenzátum-leválasztó nem igényel szűrőbetéteket. Mindössze a szériafelszerelésbe tartozó ECO-DRAIN kondenzátum-leeresztő szervizegységét kell cserélni.
  • Más karbantartási alkatrészekre nincs szükség.
  • R-513A hűtőközeg: A kis töltési mennyiségek és az alacsony üvegházpotenciál révén gazdaságosan teljesíthetők a nemzeti üzemeltetőre vonatkozó kötelezettségek. Így a SECOTEC TG esetében az F-gázokról szóló európai rendelet (EU 517/2014) szerinti tömítettségi ellenőrzések az azokkal járó költséges dokumentálási kötelezettségekkel teljesen elhagyhatók. Ugyanakkor javasolt, hogy évente egyszer egy tanúsítvánnyal bíró szakember ellenőrzést végezzen.

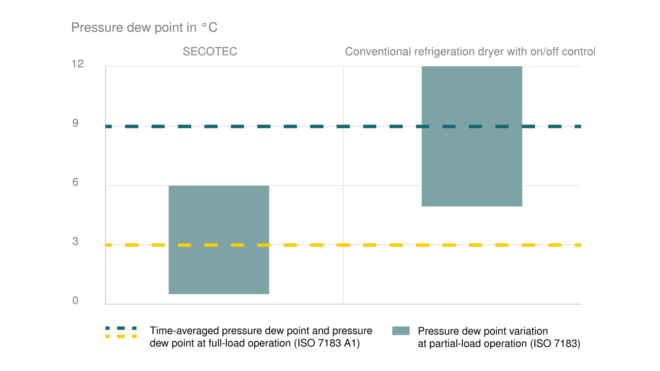

Optimal drying with low-wear operation
Beste Trocknung bei schonender Betriebsweise mit SECOTEC-Kältetrocknern

SECOTEC refrigeration dryers efficiently maintain pressure dew points of up to +3°C during full load operation. Thanks to their narrow fluctuation range, pressure dew points are also more stable during partial load operation than is the case with conventional refrigeration dryers.

Conventional refrigeration dryers with switching operating modes, but without an additional thermal mass, use the heat exchanger material itself as a thermal mass. In these dryers it is therefore necessary to switch the refrigerant compressors and fan motors on and off much more frequently, in order to maintain the required cooling performance.

To reduce switching frequency and wear, the refrigerant circuit therefore only switches on at much higher pressure dew points. The resulting fluctuations in the pressure dew point negatively affect drying performance. This can be risky, since corrosion can take hold even with relative compressed air humidity of 40 % – corrosion can therefore occur even without condensate formation.

SECOTEC refrigeration dryers, on the other hand, ensure long-life operation thanks to their high thermal mass storage capacity. Once the thermal mass has been charged, the refrigerant compressor and fan motor can remain switched off for much longer without impacting pressure dew point stability.

Kompakt méret

Akár percenként 98 m³-es hatékony tárolószabályozás mindössze 1,7 m²-es felállítási területen, ami különösen rugalmas tervezést és helytakarékos telepítést tesz lehetővé.

Innováció:

  • A kompakt hűtveszárító koncepció adja a SECOTEC TG kis méreteinek alapját.
  • Mérete csupán 1025 × 1620 × 2130 mm.
  • A hátoldal a falhoz (200 mm faltól való távolság) tolható.

Műszaki adatok

Alapkivitel

TípusTG 450 TG 520 TG 650
Térfogatáram m³/perc 45 52 65
Nyomásveszteség bar 0,14 0,19 0,12
Elektromos teljesítményfelvétel 50 % térfogatáramnál kW 1,55 1,85 2,02
Elektromos teljesítményfelvétel 100% térfogatáramnál kW 3,28 3,89 4,83
Üzemi túlnyomás bar 3 - 16 3 - 16 3 - 13
Környezeti hőmérséklet °C 3 - 50 3 - 50 3 - 50
Belépő hőmérséklet °C 3 - 60 3 - 60 3 - 60
Tömeg kg 637 658 704
Méretek Szé x Mé x Ma mm 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Sűrített levegő-csatlakozásDN100 PN16 DIN DN100 PN16 DIN DN150 PN16 DIN
Kondenzátum-leeresztés csatlakozásaG ¼ G ¼ G ¼
Villamosenergia-ellátás400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
HűtőközegR-513A R-513A R-513A
Hűtőközeg tömege CO2 egyenértékében t 2,71 2,74 4,04
globális felmelegedési potenc.631 631 631
Hűtőközeg tömege kg 4,3 4,35 6,4

TípusTG 780 TG 980
Térfogatáram m³/perc 78 98
Nyomásveszteség bar 0,17 0,25
Elektromos teljesítményfelvétel 50 % térfogatáramnál kW 2,48 3,61
Elektromos teljesítményfelvétel 100% térfogatáramnál kW 5,88 9,82
Üzemi túlnyomás bar 3 - 13 3 - 13
Környezeti hőmérséklet °C 3 - 50 3 - 50
Belépő hőmérséklet °C 3 - 60 3 - 60
Tömeg kg 700 763
Méretek Szé x Mé x Ma mm 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Sűrített levegő-csatlakozásDN150 PN16 DIN DN150 PN16 DIN
Kondenzátum-leeresztés csatlakozásaG ¼ G ¼
Villamosenergia-ellátás400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
HűtőközegR-513A R-513A
Hűtőközeg tömege CO2 egyenértékében t 3,79 4,98
globális felmelegedési potenc.631 631
Hűtőközeg tömege kg 6 7,9
