SECOTEC energiatakarékos hűtveszárítók 10,5 és 34 m³/perc között

Kompakt energiatakarékos, látenshőt használó hűtveszárítók

SECOTEC – a TE és TF sorozat (*) már régóta egyet jelent a kiváló minőségű Kaeser ipari minőségű hűtveszárítókkal, a stabil nyomás alatti harmatponttal, a lehető legmagasabb megbízhatósággal és az élettartam során felmerülő rendkívül alacsony összköltséggel.

Az innovatív SECOPACK LS látenshő-hőcserélő-rendszer és a SIGMA CONTROL SMART vezérlés együtt új mércét állítanak az energiahatékonyság, a helyszükséglet és a kezelőbarát kialakítás terén.

  • különösen hosszú élettartamú korrózióálló sűrített levegő csővezetéknek és alumínium hőcserélőnek (cseppfolyósító és SECOPACK LS) köszönhetően
  • opcionális Modbus TCP kommunikációs modullal a SIGMA NETWORK hálózathoz való csatlakoztatáshoz

Előnyök

  • Energiamegtakarítás:
    A TE és TF sorozatú hűtveszárítók kevesebb mint 97 W elektromos teljesítményt igényelnek 1 m³/min sűrített levegő szárításához (ISO 7183 A1). A felesleges hűtőteljesítmény részterheléses üzemmódban az energiatakarékos vezérlésnek köszönhetően a hőtárolóban tárolható és később áramfogyasztás nélkül felhasználható a szárításhoz. A gyors reagálású SECOPACK LS hőcserélő rendszer mindig stabil nyomás alatti harmatpontot garantál.
  • Intuitív kezelés:
    A SIGMA CONTROL SMART elektronikus vezérlés könnyen és intuitív módon kezelhető. Az üzenettároló, a részegységek individuális üzemóra- és karbantartási óraszámlálói lehetővé teszik az üzemi adatok hatékony ellenőrzését és elemzését. A felülrendelt vezérlésekkel, mint pl. a SIGMA AIR MANAGER 4.0 rendszerrel történő egyszerű összekapcsolásra potenciálmentes érintkezők és az opcionális Modbus TCP kommunikációs modul állnak rendelkezésre.
  • Kompakt méretre optimalizálva:
    Az innovatív SECOPACK LS hőcserélő rendszer tárolója fázisváltó anyaggal van feltöltve. Ennek jóval magasabb tárolási sűrűsége azonos kapacitás mellett a hagyományos hőtárolókhoz képest 98% tárolóanyag-megtakarítást eredményez. Ennek köszönhetően a tárolókapacitás a stabil nyomás alatti harmatpont mellett óriási helymegtakarítással jár együtt. Az optimalizált áramlási utak csökkentik az áramlási veszteséget, ily módon járulva hozzá a SECOTEC szárítók nagy energiahatékonyságához.

* A hűtveszárítók R-134a fluorozott, üvegházhatású gázt tartalmaznak.



Termékrészletek

Csökkentse az életciklusra vetített költségeket!
KAESER életciklus-menedzsment

A szakaszos szabályozásnak és a nagy tárolósűrűségnek köszönhetően a SECOTEC sorozat új generációs hűtveszárítói a terhelésüktől lényegében függetlenül m³/percenként 97 W-tal kevesebb szárítandó sűrített levegőt (ISO 7183 A1) igényelnek.

A piaci gyakorlattól eltérően a felesleges hűtőteljesítmény nem vész kárba, hanem egy hőtároló hűtésére fordítják. Lehűlt állapotában biztosítja a sűrített levegő hűtését. Ehhez nincs szükség villamos energiára.

Emellett az új építési koncepció különösen kevés karbantartást igényel és gyors, valamint egyszerű szervizelést tesz lehetővé.


Többet szeretne megtudni arról, hogy a Kaeser hogyan csökkenti az életciklusra vetített költségeket?

SECOTEC – Energiamegtakarítás minden helyzetben

A hűtveszárító igénybevétele nemcsak a szárítandó sűrített levegő térfogatáramától függ (szürke terület), hanem sokkal inkább attól, hogy a belépő sűrített levegő mennyi vizet tartalmaz. Minél magasabb a hőmérséklet, a víz mennyisége is annál több. A hűtveszárítók így magas környezeti hőmérséklet mellett, például nyáron, különösen nagy igénybevételnek vannak kitéve (sárga görbe).

Télen (türkizkék görbe) a hőmérséklet csökkenésével a hűtveszárító munkaterhelése is csökken. Ahhoz, hogy az ilyen hőingadozások mellett is stabil nyomás alatti harmatpontot tudjanak biztosítani, a hűtveszárítókat mindig az üzemelés során fellépő csúcsterhelésnek megfelelően kell kialakítani, és elegendő tartalékkal kell ellátni.

A térfogatáram és a hőmérséklet változásának megfelelően a hűtveszárítók folyamatosan a 0% és a 100% közötti terheléstartományban üzemelnek. Mivel a SECOTEC tárolószabályozó rendszer a teljes terheléstartományon belül gondoskodik a megfelelő energiafelhasználásról, jelentős energiamegtakarítást tesz lehetővé.

Az árammegtakarítási hatás
Maximális energiamegtakarítás a tárolószabályozásnak köszönhetően
Maximális energiamegtakarítás a SECOTEC hűtveszárítók tároló-szabályozórendszerének köszönhetően

A hűtveszárítók terhelése folyamatosan 0% és 100% között ingadozik. A hagyományos, részleges szabályozást biztosító rendszerekkel szemben a SECOTEC tárolószabályozó az elektromos teljesítményszükségletet pontosan az egyes terhelési fázisokhoz igazítja.

A SECOTEC hűtveszárítók így a forrógáz bypass-szabályozású hűtveszárítókhoz képest átlagos kihasználtság mellett, 40-60%-kal csökkentik az energiaköltségeket.

A SECOTEC szárítók hőtárolója, a hagyományos eljárásokat használó hőtárolókkal szemben, folyamatosan hideg marad. A rendszer így a sűrített levegőt az indítási fázisokban is hatékonyan szárítja. A tároló minőségi szigetelésének köszönhetően mindez ráadásul minimális energiát igényel. Mi több, amellett hogy a SECOTEC hűtveszárítók esetében a sűrített levegő szárítása rendkívül energiahatékony, a magas tárolókapacitás különösen kímélő üzemeltetést tesz lehetővé.

A leghatékonyabb szárítás kímélő üzemeltetés mellett
Tökéletes szárítás kímélő üzemmód mellett a SECOTEC hűtveszárítókkal

A SECOTEC hűtveszárítók minden terhelési fázisban hatékonyan biztosítják a stabil nyomás alatti harmatpontot. A száraz sűrített levegő +3 °C-ig (= elérhető nyomás alatti harmatpont) hűlhet le anélkül, hogy a levegő páratartalma kondenzálódna. A sűrített levegő hálózat és fogyasztó magasabb környezeti hőmérséklet esetén is optimálisan védett.

A kapcsolható üzemmódokkal rendelkező, kiegészítő hőtároló nélküli, hagyományos hűtveszárítók a hőcserélőjükben a közeget hőtárolóként használják. Az ilyen szárítók hűtőkompresszorait és ventilátormotorjait ezért sokkal gyakrabban kell be- és kikapcsolni a szükséges hűtőteljesítmény lehetőleg állandó biztosításához. A ki-/bekapcsolás gyakoriságának és az elhasználódás korlátozása érdekében a hűtőközegkör csak lényegesen magasabb nyomás alatti harmatpontnál kapcsol be. Eredményeképpen ingadozik a nyomás alatti harmatpont, ami rosszabb szárítást eredményez. Ez azonban kockázatos, ugyanis a korrózió már akkor elkezdődhet, ha a sűrített levegő relatív nedvességtartalma a 40%-ot eléri, és nem csak a kondenzátum lecsapódásakor.

A SECOTEC hűtveszárítók működése a magas hőtárolási kapacitásnak köszönhetően rendkívül anyagkímélő. Ha a tároló megtelik, a hűtőkompresszort és a ventilátormotort lényegesen hosszabb ideig ki lehet kapcsolni anélkül, hogy csökkenne a nyomás alatti harmatpont stabilitása.

Felszereltség

Hűtőközegkör

A hűtőközegkör elemei:

  • Scroll-kompresszor
  • Alumínium mikrocsatornás cseppfolyósító ventilátorral
  • Biztonsági nyomásfelügyelő
  • Hideggyűjtő
  • Szűrőszárító
  • Termosztatikus expanziósszelep
  • SECOPACK LS alumínium hőcserélő rendszer
  • Hőmérséklet- és nyomásjel-átalakító

SECOPACK LS

  • Alumíniumtömb építési móddal készülő levegő/levegő és levegő/hűtőközeg hőcserélő
  • Beépített tároló fázisváltó közeggel
  • Kondenzátum-leválasztók
  • Hőszigetelés

SIGMA CONTROL SMART

SIGMA CONTROL SMART: elektronikus vezérlés színes kijelzővel

  • Elektronikus vezérlés színes kijelzővel
  • Nyelvfüggetlen menürendszer
  • Harmatpont trendkijelzés
  • Csővezeték- és műszerezési séma az aktuális üzemi adatok és üzenetek megjelenítésével
  • Üzenetmemória
  • Üzemóra-számláló
  • Karbantartási számláló

Potenciálmentes kontaktusok

  • „Üzemzavar” és „Hűtőközeg-kompresszor üzemel” állapotjelentések
  • Figyelmeztető üzenetek: „Karbantartás/figyelmeztetés“ és „Magas nyomás alatti harmatpont“
  • Üzemóra-számláló
  • Karbantartási számláló

Kondenzátum-elvezetés

  • ECO-DRAIN 31 Vario elektronikus kondenzátum-leeresztő a kondenzátum-befolyáson golyóscsappal, szigeteléssel a hideg felületeken

Ház

  • Porfestett ház
  • Levehető burkolati elem az egyszerű villamos csatlakoztatás érdekében
  • A cseppfolyósító hatékony tisztítása
  • A belső térhez központi hozzáférést biztosító, levehető oldalsó burkolati elem
  • Berendezéslábak

Csatlakozások

  • korrózióálló sűrített levegő csővezeték
  • Válaszfal-csavarozás külső kondenzátumvezeték csatlakoztatásához
  • Kábelátvezetés a hátsó falon az elektromos hálózathoz való csatlakoztatáshoz (valamint lemezkivágások a berendezés tetején alternatív csatlakoztatáshoz felülről)

Elektromos alkatrészek

  • Elektromos kialakítás és ellenőrzés az EN 60204-1 „Gépek biztonsága“ szabvány szerint
  • Kapcsolószekrény védettsége: IP 54

Opciók és tartozékok

  • Hűtveszárítók 50 °C környezeti hőmérsékletig
  • vízhűtéses hűtveszárító (TF sorozat)
  • baloldali sűrített levegő csatlakozás (TF sorozat)
  • csővezeték-készlet a TF 173, 203, 251 (gyárilag beszerelt) leváltására (TF sorozat)
  • Csavarozható géplábak
  • Beépített transzformátor 200 V – 440 V hálózati feszültséghez
  • Beépített transzformátor 500 V / 3 f. / 50 Hz és 575 V / 3 f. / 60 Hz hálózati feszültséghez
  • Szilikonmentes kivitel (VW gyári szabvány 3.10.7)
  • Modbus TCP kommunikációs modul

SECOTEC – Készen az Industrie 4.0-ra!
Egy figyelmeztető üzenet SIGMA AIR MANAGER 4.0 rendszerben történő lefutásának folyamatábrája

A SECOTEC hűtveszárítók opcionális Modbus TCP kommunikációs modullal csatlakoztathatók a SIGMA NETWORK hálózathoz. Így valós időben rendelkezésre áll minden fontos üzemi paraméter és állapotjelentés.

Ez lehetővé teszi a teljes sűrített levegő állomás átfogó rendszerfelügyeletét, és megteremti az alapokat az igényekhez igazodó, megelőző karbantartáshoz.
Az eredmény: A legmagasabb szintű rendelkezésre állás minimális költség mellett.

Emellett a SIGMA AIR MANAGER 4.0 átfogó áttekintést nyújt a hűtveszárító minden lényeges üzemi paraméteréről. A figyelmeztetések és riasztások a sűrített levegő állomás folyamatábráján színkódok segítségével jelennek meg. Ha rákattint a szárító szimbólumára, megjelenítheti a fontos üzemi paramétereket és az állapotjelentések egyszerű szöveges változatát.

SECOPACK LS – A hatékonyságért felelős alkotórész
Egy SECOPACK hőcserélő rendszer metszeti képe
  1. Sűrített levegő belépés
  2. Kondenzátum-kilépés
  3. Hűtőközeg-belépés (hideg)
  4. Hűtőközeg-kilépés (meleg)
  5. Hőátadás
  6. Sűrített levegő kilépés

A SECOTEC TE és TF sorozat hűtveszárítóinak új generációja az innovatív SECOPACK LS hőcserélő rendszerrel van felszerelve. A rendszer látenshő-tárolója fázisváltó anyaggal van feltöltve. A sűrített levegő az anyagot olvadásig melegíti (a tároló kiürítése). Eközben az felveszi a látens olvadáshőt. Az olvadáshő lényegesen magasabb hőmérsékletű, mint aminek felvételét az anyag saját normál hőkapacitása (fázisváltás nélkül) lehetővé teszi. A SECOTEC TE és TF látenshő-tárolórendszere ennek köszönhetően jóval magasabb tárolási sűrűséggel rendelkezik, és azonos kapacitás mellett a hagyományos hőtárolókhoz képest 98%-os tárolóanyag-megtakarítást eredményez.

Az eredmény: stabil nyomás alatti harmatpontokat és anyagkímélő üzemmódot nyújtó nagy tárolókapacitás, jóval kisebb helyszükséglet mellett.

Innovatív szabályozás a tároló-plusz és a fázisváltás funkcióknak köszönhetően
SECOTEC: Innovatív szabályozás a Speicher-Plus és a fázisváltás funkcióknak köszönhetően
  1. A kompresszor a sűrített levegős szárításhoz és a tároló hűtéséhez hideg hűtőközeget biztosít.
  2. A tárolóközeg állandó hőmérséklet mellett megdermed és ezáltal nagy mennyiségű hőt ad le a hűtőközegen keresztül.
  3. A hűtőközeg tovább hűti a tárolóközeget a kikapcsolási pontig.
  4. A hűtőkompresszor kikapcsol.
  1. A lehűlt tárolóközeg eljut a sűrített levegős szárításhoz és felmelegszik.
  2. A tárolóközeg állandó hőmérséklet mellett megolvad és ezalatt nagy mennyiségű hőt vesz fel a nedves sűrített levegőből.
  3. A tárolóközeg felmelegszik a hűtőkompresszor bekapcsolási pontjáig.

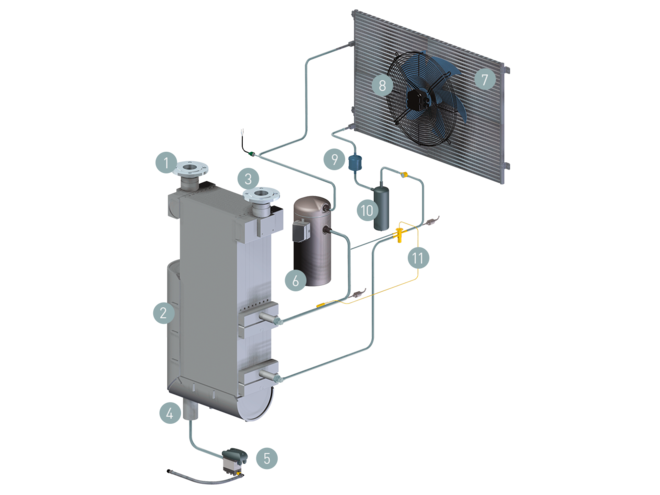

Felépítés és működés
Az energiatakarékos SECOTEC TF hűtveszárító felépítése
  1. Sűrített levegő belépés
  2. SECOPACK LS hőcserélő rendszer
  3. Sűrített levegő kilépés
  4. Kondenzátum-kilépés
  5. ECO-DRAIN kondenzátum-leeresztő
  6. Hűtőközeg-kompresszor
  1. Mikrocsatornás cseppfolyósító
  2. Ventilátor
  3. Szűrőszárító
  4. Hűtőközeg akkumulátor
  5. Expanziósszelep
Műszaki adatok TE

Alapkivitel

TípusTE 102 TE 122 TE 142
Térfogatáram m³/perc 9,2 11,6 13,3
Nyomásveszteség bar 0,08 0,12 0,11
Elektromos teljesítményfelvétel 50 % térfogatáramnál kW 0,84 2,13 1,17
Elektromos teljesítményfelvétel 100% térfogatáramnál kW 1,58 1,58 2,31
Üzemi túlnyomás bar 3 - 16 3 - 16 3 - 16
Környezeti hőmérséklet °C 3 - 45 3 - 45 3 - 45
Belépő hőmérséklet °C 3 - 60 3 - 60 3 - 60
Tömeg kg 263 264 283
Méretek Szé x Mé x Ma mm 712 x 982 x 1.612 712 x 982 x 1.612 712 x 982 x 1.612
Sűrített levegő-csatlakozásG 2 G 2 G 2
Kondenzátum-leeresztés csatlakozásaG ¼ G ¼ G ¼
Villamosenergia-ellátás380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
HűtőközegR-134a R-134a R-134a
Hűtőközeg tömege CO2 egyenértékében t 2,1 2,3 2,7
globális felmelegedési potenc. Label [Common - Unit ] is missing 1.430 1.430 1.430
Hűtőközeg tömege kg 1,45 1,6 1,9

Műszaki adatok TF

Alapkivitel

TípusTF 174 TF 230 TF 280
Térfogatáram m³/perc 14,7 19 25,2
Nyomásveszteség bar 0,1 0,11 0,15
Elektromos teljesítményfelvétel 50 % térfogatáramnál kW 1,23 1,66 2,04
Elektromos teljesítményfelvétel 100% térfogatáramnál kW 2,29 3,21 3,89
Üzemi túlnyomás bar 3 - 16 3 - 16 3 - 16
Környezeti hőmérséklet °C 3 - 45 3 - 45 3 - 45
Belépő hőmérséklet °C 3 - 60 3 - 60 3 - 60
Tömeg kg 404 422 448
Méretek Szé x Mé x Ma mm 835 x 1.230 x 2.000 835 x 1.230 x 2.000 835 x 1.230 x 2.000
Sűrített levegő-csatlakozásDN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Kondenzátum-leeresztés csatlakozásaG ¼ G ¼ G ¼
Villamosenergia-ellátás380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
HűtőközegR-134a R-134a R-134a
Hűtőközeg tömege CO2 egyenértékében t 3,1 2,9 3,7
globális felmelegedési potenc. Label [Common - Unit ] is missing 1.430 1.430 1.430
Hűtőközeg tömege kg 2,2 2 2,6

TípusTF 340
Térfogatáram m³/perc 30
Nyomásveszteség bar 0,13
Elektromos teljesítményfelvétel 50 % térfogatáramnál kW 2,26
Elektromos teljesítményfelvétel 100% térfogatáramnál kW 4,44
Üzemi túlnyomás bar 3 - 16
Környezeti hőmérséklet °C 3 - 45
Belépő hőmérséklet °C 3 - 60
Tömeg kg 478
Méretek Szé x Mé x Ma mm 835 x 1.230 x 2.000
Sűrített levegő-csatlakozásDN80 PN16 DIN
Kondenzátum-leeresztés csatlakozásaG ¼
Villamosenergia-ellátás380 V / 3 / 60 Hz
HűtőközegR-134a
Hűtőközeg tömege CO2 egyenértékében t 3,7
globális felmelegedési potenc. Label [Common - Unit ] is missing 1.430
Hűtőközeg tömege kg 2,6
