CN C és DN C sorozatú nagynyomású segédkompresszor

Nagynyomású segédkompresszor a hatékony sűrítettlevegő-ellátásért

Ezek a komplett rendszerek mindent tudnak: Az eddiginél majd felével kisebb alapterületet elfoglaló CN C és DN C sorozatú segédkompresszorok kívül-belül rendezett kialakításúak. A komponensek átrendezése nem csupán optimális hűtőlevegő-vezetést eredményez, hanem karbantartáskor az alkatrészek is könnyebben hozzáférhetők.

A modernizált SIGMA CONTROL 2 vezérlés dinamikus szabályozás mellett több új felügyeleti és vezérlési lehetőséget nyújt számos interfésszel, többek között a felülrendelt vezérléshez is.

A DN C sorozat SFC verziójában a kompresszor térfogatárama a sebességszabályozó által megkívánt fogyasztáshoz igazodik. Így csak annyi energiát fogyaszt, amennyi a sűrítettlevegő-ellátáshoz ténylegesen szükséges – hatékonyabb nem is lehetne.

CN C teljesítményparaméterei:

  • 7,5 – 22 kW
  • Előnyomás: 3 – 10 bar
  • Végnyomás: 10 – 45 bar
  • Térfogatáram: 0,8 – 8,0 m³/perc

DN C teljesítményparaméterei:

  • 22 – 45 kW
  • Előnyomás: 3 – 10 bar
  • Végnyomás: 10 – 45 bar
  • Térfogatáram: 2,26 – 19,60 m³/perc

Opcionális funkciók:

A DN C sorozatú nagynyomású segédkompresszor lég- vagy vízhűtéses változatban kapható. A CN C sorozat nagynyomású segédkompresszorai alapértelmezetten léghűtéses kivitelűek. Opcionálisan nitrogénszállításos, ill. zárt, idegenlevegő nélküli változatban (N2 változat) is elérhető.

Alkalmazási területek:

PET-palack gyártás, folyamatlevegős alkalmazások, nitrogéngyártás, nagy nyomás vizsgálópadokhoz (pl. fékek, hűtők stb.), vizsgálóállomások nyomás-ellenőrzésekhez, felszakítási nyomás és impulzus-ellenőrzésekhez.

Előnyök

  • Helytakarékos:
    A világ egyetlen kompakt berendezése kicsi, de a teljesítménye nagy: Nem ismer kompromisszumot a teljesítmény, megbízhatóság és energiahatékonyság tekintetében!
  • Csekély telepítési ráfordítás:
    A DN C és CN C berendezések elektromos csatlakoztatásra készen kaphatók. A rendszerek saját felügyelet mellett is számos alkalmazásra konfigurálhatók.
  • Alacsonyabb szervizköltségek:
    az új kivitelnek és az elölről történő hozzáférésnek köszönhetően! Mi teszi lehetővé? A komponensek új elrendezése. Lerövidül a karbantartás pl. szíjcsere esetén.
Energiaköltség megtakarítása
Életciklus költségek

A kiváló minőségű, kiemelkedő hatékonyságú villanymotorok rendkívül jó hatásfokot és ezáltal nagyon alacsony energiafogyasztást biztosítanak. További jó tulajdonságuk még az alacsony üzemi hőmérséklet.



Termékrészletek

Könnyebb kezelést, nagyobb hatékonyságot és rugalmasságot nyújtó új típusú kivitel
DN C sorozatú utánsűrítő-kompakt berendezés (hátoldal)

  • Tartósabb kivitel:
    A motort és sűrítőblokkot leválasztottuk a gép többi részéről. Ennek köszönhetően csökkentek a kapcsolószekrényt, hűtőt, ventilátort és vezetékeket érintő rezgések.
  • Optimális hozzáférés karbantartási munkák elvégzéséhez:
    Oldalnézet felszerelt levegőhűtővel – a könnyen kivehető burkolati elemnek köszönhetően ezen a helyen is egyszerűbb a hozzáférés
  • Továbbfejlesztett karbantartási lehetőségek:
    Szíjcsere, a mágnesszelep (nitrogénszállításra alkalmas kivitel) karbantartása és a szívószelepnél levő szennyfogó cseréje
Felépítési példa

Példa nagynyomású segédkompresszorral ellátott kompresszorállomásra

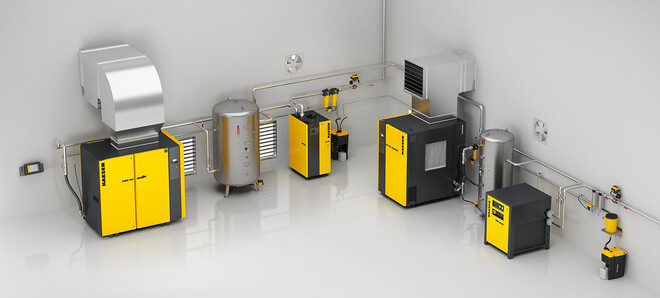

Kompresszorállomás DN C sorozatú kompakt utánsűrítő berendezéssel a Kaeser Kompressoren cégtől.
A nagynyomású segédkompresszor felépítési mintája

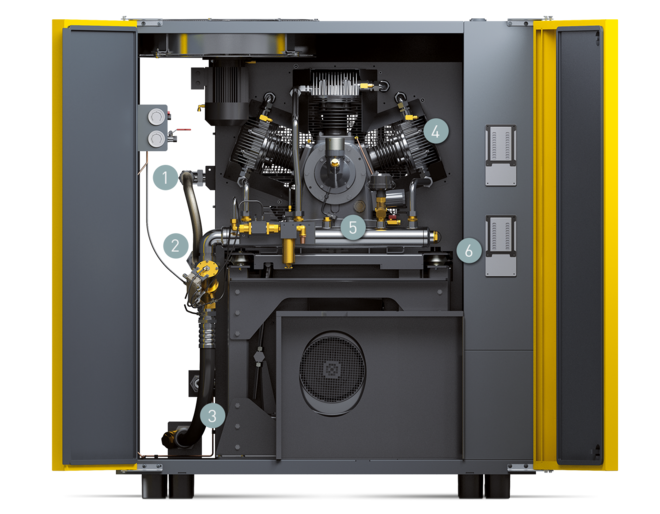

A DN C sorozatú utánsűrítő-kompakt berendezés alkotóelemei (elülső oldal)
  1. Flexibilis tömlő, végnyomásoldali
  2. Visszacsapószelep és gyűjtővezeték és az utánhűtő között
  3. Flexibilis tömlő, előnyomásoldali
  1. Újonnan kifejlesztett hengerfej
  2. Széles gyűjtővezeték a pulzálás csökkentésére
  3. Csillapítóelem
Műszaki adatok CN 22C

Alapkivitel

TípusCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Előnyomás bar 5 7,5 7,5
Végnyomás bar 25 25 35
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 2,54 4,17 3,68
Szívási térfogatáram m³/perc 3,74 5,3 5,3
Lökettérfogatáram m³/perc 0,62 0,62 0,62
Kompresszorblokk fordulatszáma 1/perc 1.235 1.235 1.235
Dugattyúk száma 2 2 2
Motor névleges teljesítménye kW 22 22 22
Hangnyomásszint dB(A) 75 75 75
Előnyomásoldali sűrített levegő csatlakozásG 1 G 1 G 1
Végnyomásoldali sűrített levegő csatlakozásG 1 G 1 G 1
Méretek Szé x Mé x Ma mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Tömeg kg 920 920 920

TípusCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Előnyomás bar 10 10 10
Végnyomás bar 25 35 45
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 5,79 5,31 4,83
Szívási térfogatáram m³/perc 6,86 6,86 6,86
Lökettérfogatáram m³/perc 0,62 0,62 0,62
Kompresszorblokk fordulatszáma 1/perc 1.235 1.235 1.235
Dugattyúk száma 2 2 2
Motor névleges teljesítménye kW 22 22 22
Hangnyomásszint dB(A) 75 75 75
Előnyomásoldali sűrített levegő csatlakozásG 1 G 1 G 1
Végnyomásoldali sűrített levegő csatlakozásG 1 G 1 G 1
Méretek Szé x Mé x Ma mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Tömeg kg 920 920 920

Műszaki adatok CN 15C

Alapkivitel

TípusCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Előnyomás bar 5 7,5 7,5
Végnyomás bar 25 25 35
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 2,54 4,17 3,04
Szívási térfogatáram m³/perc 3,74 5,3 4,23
Lökettérfogatáram m³/perc 0,62 0,62 0,5
Kompresszorblokk fordulatszáma 1/perc 1.235 1.235 985
Dugattyúk száma 2 2 2
Motor névleges teljesítménye kW 15 15 15
Hangnyomásszint dB(A) 74 74 74
Előnyomásoldali sűrített levegő csatlakozásG 1 G 1 G 1
Végnyomásoldali sűrített levegő csatlakozásG 1 G 1 G 1
Méretek Szé x Mé x Ma mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Tömeg kg 920 920 920

TípusCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Előnyomás bar 10 10 10
Végnyomás bar 25 35 45
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 5,79 4,36 3,63
Szívási térfogatáram m³/perc 6,86 5,47 4,94
Lökettérfogatáram m³/perc 0,62 0,5 0,45
Kompresszorblokk fordulatszáma 1/perc 1.235 985 890
Dugattyúk száma 2 2 2
Motor névleges teljesítménye kW 15 15 15
Hangnyomásszint dB(A) 74 74 74
Előnyomásoldali sűrített levegő csatlakozásG 1 G 1 G 1
Végnyomásoldali sűrített levegő csatlakozásG 1 G 1 G 1
Méretek Szé x Mé x Ma mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Tömeg kg 920 920 920

Műszaki adatok CN 11C

Alapkivitel

TípusCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Előnyomás bar 5 7,5 7,5
Végnyomás bar 25 25 35
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 2,09 3,41 2,47
Szívási térfogatáram m³/perc 2,99 4,23 3,41
Lökettérfogatáram m³/perc 0,5 0,5 0,4
Kompresszorblokk fordulatszáma 1/perc 985 985 795
Dugattyúk száma 2 2 2
Motor névleges teljesítménye kW 11 11 11
Hangnyomásszint dB(A) 73 73 73
Előnyomásoldali sűrített levegő csatlakozásG 1 G 1 G 1
Végnyomásoldali sűrített levegő csatlakozásG 1 G 1 G 1
Méretek Szé x Mé x Ma mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Tömeg kg 920 920 920

TípusCN 11C 10/25 bar CN 11C 10/35 bar
Előnyomás bar 10 10
Végnyomás bar 25 35
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 4,73 3,29
Szívási térfogatáram m³/perc 5,47 4,16
Lökettérfogatáram m³/perc 0,5 0,38
Kompresszorblokk fordulatszáma 1/perc 985 750
Dugattyúk száma 2 2
Motor névleges teljesítménye kW 11 11
Hangnyomásszint dB(A) 73 73
Előnyomásoldali sűrített levegő csatlakozásG 1 G 1
Végnyomásoldali sűrített levegő csatlakozásG 1 G 1
Méretek Szé x Mé x Ma mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Tömeg kg 920 920

Műszaki adatok CN 7C

Alapkivitel

TípusCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Előnyomás bar 5 7,5 7,5
Végnyomás bar 25 25 35
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 1,26 2 1,62
Szívási térfogatáram m³/perc 1,72 2,44 2,18
Lökettérfogatáram m³/perc 0,29 0,29 0,26
Kompresszorblokk fordulatszáma 1/perc 1.250 1.250 1.120
Dugattyúk száma 2 2 2
Motor névleges teljesítménye kW 7,5 7,5 7,5
Hangnyomásszint dB(A) 71 71 71
Előnyomásoldali sűrített levegő csatlakozásG 1 G 1 G 1
Végnyomásoldali sűrített levegő csatlakozásG 1 G 1 G 1
Méretek Szé x Mé x Ma mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Tömeg kg 790 790 790

TípusCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Előnyomás bar 10 10 10
Végnyomás bar 25 35 45
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 2,74 2,05 1,75
Szívási térfogatáram m³/perc 3,15 2,52 2,27
Lökettérfogatáram m³/perc 0,29 0,23 0,21
Kompresszorblokk fordulatszáma 1/perc 1.250 1.000 900
Dugattyúk száma 2 2 2
Motor névleges teljesítménye kW 7,5 7,5 7,5
Hangnyomásszint dB(A) 71 71 71
Előnyomásoldali sűrített levegő csatlakozásG 1 G 1 G 1
Végnyomásoldali sűrített levegő csatlakozásG 1 G 1 G 1
Méretek Szé x Mé x Ma mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Tömeg kg 790 790 790

Műszaki adatok DN 30C

Alapkivitel

TípusDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Előnyomás bar 5 7,5 7,5
Végnyomás bar 25 25 35
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 6,11 8,92 7,02
Szívási térfogatáram m³/perc 7,85 10,68 9,07
Lökettérfogatáram m³/perc 1,31 1,26 1,06
Kompresszorblokk fordulatszáma 1/perc 1.139 1.095 929
Dugattyúk száma 3 3 3
Motor névleges teljesítménye kW 30 30 30
Hangnyomásszint dB(A) 78 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.470 1.470 1.470

TípusDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Előnyomás bar 10 10 13
Végnyomás bar 25 45 20
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 11,35 6,98 16,74
Szívási térfogatáram m³/perc 13,05 9,06 18,29
Lökettérfogatáram m³/perc 1,19 0,82 1,31
Kompresszorblokk fordulatszáma 1/perc 1.034 1.034 1.139
Dugattyúk száma 3 3 3
Motor névleges teljesítménye kW 30 30 30
Hangnyomásszint dB(A) 78 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.470 1.470 1.470

TípusDN 30C 13/45 bar
Előnyomás bar 13
Végnyomás bar 45
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 9,53
Szívási térfogatáram m³/perc 11,53
Lökettérfogatáram m³/perc 0,82
Kompresszorblokk fordulatszáma 1/perc 1.034
Dugattyúk száma 3
Motor névleges teljesítménye kW 30
Hangnyomásszint dB(A) 78
Előnyomásoldali sűrített levegő csatlakozásG 2
Végnyomásoldali sűrített levegő csatlakozásG 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960
Tömeg kg 1.470

Műszaki adatok DN 22C

Alapkivitel

TípusDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Előnyomás bar 5 7,5 7,5
Végnyomás bar 25 25 30
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 4,75 6,91 6,16
Szívási térfogatáram m³/perc 6,29 8,31 7,72
Lökettérfogatáram m³/perc 1,05 0,98 0,91
Kompresszorblokk fordulatszáma 1/perc 1.315 1.227 1.139
Dugattyúk száma 3 3 3
Motor névleges teljesítménye kW 22 22 22
Hangnyomásszint dB(A) 78 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.370 1.370 1.370

TípusDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Előnyomás bar 7,5 10 10
Végnyomás bar 35 25 40
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 5,32 9,09 5,99
Szívási térfogatáram m³/perc 7,01 10,37 7,68
Lökettérfogatáram m³/perc 0,82 0,94 0,7
Kompresszorblokk fordulatszáma 1/perc 1.034 1.183 876
Dugattyúk száma 3 3 3
Motor névleges teljesítménye kW 22 22 22
Hangnyomásszint dB(A) 78 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.370 1.370 1.370

TípusDN 22C 13/20 bar DN 22C 13/30 bar
Előnyomás bar 13 13
Végnyomás bar 20 30
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 13,19 10,27
Szívási térfogatáram m³/perc 14,18 11,53
Lökettérfogatáram m³/perc 1,01 0,82
Kompresszorblokk fordulatszáma 1/perc 1.271 1.034
Dugattyúk száma 3 3
Motor névleges teljesítménye kW 22 22
Hangnyomásszint dB(A) 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.370 1.370

Műszaki adatok DN 37C

Alapkivitel

TípusDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Előnyomás bar 5 7,5 10
Végnyomás bar 20 30 25
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 7,36 9,39 12,98
Szívási térfogatáram m³/perc 9,06 11,54 14,93
Lökettérfogatáram m³/perc 1,51 1,36 1,36
Kompresszorblokk fordulatszáma 1/perc 1.315 1.183 1.183
Dugattyúk száma 3 3 3
Motor névleges teljesítménye kW 37 37 37
Hangnyomásszint dB(A) 78 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.500 1.500 1.500

TípusDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Előnyomás bar 10 13 13
Végnyomás bar 40 20 35
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 9,96 18,59 13,57
Szívási térfogatáram m³/perc 12,38 20,41 15,76
Lökettérfogatáram m³/perc 1,12 1,46 1,12
Kompresszorblokk fordulatszáma 1/perc 981 1.271 981
Dugattyúk száma 3 3 3
Motor névleges teljesítménye kW 37 37 37
Hangnyomásszint dB(A) 78 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.500 1.500 1.500

Műszaki adatok DN 45C

Alapkivitel

TípusDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Előnyomás bar 7,5 7,5 10
Végnyomás bar 25 30 25
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 10,74 9,75 14,41
Szívási térfogatáram m³/perc 12,83 11,97 16,6
Lökettérfogatáram m³/perc 1,51 1,41 1,51
Kompresszorblokk fordulatszáma 1/perc 1.315 1.227 1.315
Dugattyúk száma 3 3 3
Motor névleges teljesítménye kW 45 45 45
Hangnyomásszint dB(A) 78 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.410 1.510 1.510

TípusDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Előnyomás bar 10 13 13
Végnyomás bar 35 20 45
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 12,9 19,21 13,77
Szívási térfogatáram m³/perc 15,49 21,12 16,61
Lökettérfogatáram m³/perc 1,41 1,51 1,19
Kompresszorblokk fordulatszáma 1/perc 1.227 1.315 1.034
Dugattyúk száma 3 3 3
Motor névleges teljesítménye kW 45 45 45
Hangnyomásszint dB(A) 78 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.510 1.510 1.510

Műszaki adatok DN 45C SFC

Alapkivitel

TípusDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Előnyomás bar 7,5 7,5 10
Végnyomás bar 25 30 25
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 10,74 9,75 14,41
Szívási térfogatáram m³/perc 12,83 11,97 16,6
Lökettérfogatáram m³/perc 1,51 1,41 1,51
Kompresszorblokk fordulatszáma 1/perc 1.315 1.227 1.315
Dugattyúk száma 3 3 3
Motor névleges teljesítménye kW 45 45 45
Hangnyomásszint dB(A) 78 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.510 1.510 1.510

TípusDN 45C SFC 10/35 bar
Előnyomás bar 10
Végnyomás bar 35
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 12,9
Szívási térfogatáram m³/perc 15,49
Lökettérfogatáram m³/perc 1,41
Kompresszorblokk fordulatszáma 1/perc 1.227
Dugattyúk száma 3
Motor névleges teljesítménye kW 45
Hangnyomásszint dB(A) 78
Előnyomásoldali sűrített levegő csatlakozásG 2
Végnyomásoldali sűrített levegő csatlakozásG 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960
Tömeg kg 1.510

Műszaki adatok DN 37C S SFC

Alapkivitel

TípusDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Előnyomás bar 7,5 7,5 10
Végnyomás bar 25 30 25
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 6,66 6,42 9,09
Szívási térfogatáram m³/perc 8,02 8,02 10,37
Lökettérfogatáram m³/perc 0,94 0,94 0,94
Kompresszorblokk fordulatszáma 1/perc 1.183 1.183 1.183
Dugattyúk száma 3 3 3
Motor névleges teljesítménye kW 37 37 37
Hangnyomásszint dB(A) 78 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.500 1.500 1.500

TípusDN 37C S SFC 10/40 bar
Előnyomás bar 10
Végnyomás bar 40
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 8,02
Szívási térfogatáram m³/perc 9,98
Lökettérfogatáram m³/perc 0,91
Kompresszorblokk fordulatszáma 1/perc 1.139
Dugattyúk száma 3
Motor névleges teljesítménye kW 37
Hangnyomásszint dB(A) 78
Előnyomásoldali sűrített levegő csatlakozásG 2
Végnyomásoldali sűrített levegő csatlakozásG 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960
Tömeg kg 1.500

Műszaki adatok DN 37C L SFC

Alapkivitel

TípusDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Előnyomás bar 5 7,5 10
Végnyomás bar 20 30 25
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 7,36 9,39 12,98
Szívási térfogatáram m³/perc 9,06 11,54 14,93
Lökettérfogatáram m³/perc 1,51 1,36 1,36
Kompresszorblokk fordulatszáma 1/perc 1.315 1.183 1.183
Dugattyúk száma 3 3 3
Motor névleges teljesítménye kW 37 37 37
Hangnyomásszint dB(A) 78 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.500 1.500 1.500

TípusDN 37C L SFC 10/30 bar
Előnyomás bar 10
Végnyomás bar 30
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 12,21
Szívási térfogatáram m³/perc 14,38
Lökettérfogatáram m³/perc 1,31
Kompresszorblokk fordulatszáma 1/perc 1.139
Dugattyúk száma 3
Motor névleges teljesítménye kW 37
Hangnyomásszint dB(A) 78
Előnyomásoldali sűrített levegő csatlakozásG 2
Végnyomásoldali sűrített levegő csatlakozásG 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960
Tömeg kg 1.500

Műszaki adatok DN 30C S SFC

Alapkivitel

TípusDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Előnyomás bar 5 7,5 7,5
Végnyomás bar 25 25 35
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 4,07 6,4 5,93
Szívási térfogatáram m³/perc 5,45 7,72 7,72
Lökettérfogatáram m³/perc 0,91 0,91 0,91
Kompresszorblokk fordulatszáma 1/perc 1.139 1.139 1.139
Dugattyúk száma 3 3 3
Motor névleges teljesítménye kW 30 30 30
Hangnyomásszint dB(A) 78 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.470 1.470 1.470

TípusDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Előnyomás bar 10 10 10
Végnyomás bar 25 35 40
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 8,75 8,26 8,02
Szívási térfogatáram m³/perc 9,98 9,98 9,98
Lökettérfogatáram m³/perc 0,91 0,91 0,91
Kompresszorblokk fordulatszáma 1/perc 1.139 1.139 1.139
Dugattyúk száma 3 3 3
Motor névleges teljesítménye kW 30 30 30
Hangnyomásszint dB(A) 78 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.470 1.470 1.470

Műszaki adatok DN 30C L SFC

Alapkivitel

TípusDN 30C L SFC 5/25 bar
Előnyomás bar 5
Végnyomás bar 25
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 6,11
Szívási térfogatáram m³/perc 7,85
Lökettérfogatáram m³/perc 1,31
Kompresszorblokk fordulatszáma 1/perc 1.139
Dugattyúk száma 3
Motor névleges teljesítménye kW 30
Hangnyomásszint dB(A) 78
Előnyomásoldali sűrített levegő csatlakozásG 2
Végnyomásoldali sűrített levegő csatlakozásG 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960
Tömeg kg 1.470

Műszaki adatok DN 22C SFC

Alapkivitel

TípusDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Előnyomás bar 5 7,5 7,5
Végnyomás bar 25 25 30
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 4,75 6,91 6,16
Szívási térfogatáram m³/perc 6,29 8,31 7,72
Lökettérfogatáram m³/perc 1,05 0,98 0,91
Kompresszorblokk fordulatszáma 1/perc 1.315 1.227 1.139
Dugattyúk száma 3 3 3
Motor névleges teljesítménye kW 22 22 22
Hangnyomásszint dB(A) 78 78 78
Előnyomásoldali sűrített levegő csatlakozásG 2 G 2 G 2
Végnyomásoldali sűrített levegő csatlakozásG 1½ G 1½ G 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Tömeg kg 1.370 1.370 1.370

TípusDN 22C SFC 10/25 bar
Előnyomás bar 10
Végnyomás bar 25
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 9,09
Szívási térfogatáram m³/perc 10,37
Lökettérfogatáram m³/perc 0,94
Kompresszorblokk fordulatszáma 1/perc 1.183
Dugattyúk száma 3
Motor névleges teljesítménye kW 22
Hangnyomásszint dB(A) 78
Előnyomásoldali sűrített levegő csatlakozásG 2
Végnyomásoldali sűrített levegő csatlakozásG 1½
Méretek Szé x Mé x Ma mm 1.280 x 1.830 x 1.960
Tömeg kg 1.370
