Csavarfúvók 110 kW-ig

Energiatakarékos hősök – engedmények nélküli hatékonyság

A jövő elkezdődött az alacsonynyomás területén: Az olyan Kaeser ötletek, mint amilyen a világszerte ismert SIGMA-csavarprofil akár 35 százalékos hatékonyságnövekedést jelentenek. Emellett az üzembe helyezés, kezelés és karbantartás szempontjából robusztus, tartós működésű berendezéseink mindenfajta takarékossági igényt kimerítenek.

  • nagy hatékonyságú és csekély karbantartást igénylő fúvóberendezések – kéttengelyes SIGMA-blokkokkal
  • választható csillag-delta indítással (STC) vagy frekvenciaváltóval (SFC)
  • „Plug-and-Play“ komplett megoldás teljesítményrésszel,SIGMA CONTROL 2 berendezésvezérléssel és beállított szíjhajtással; gyári olajtöltettel.

Az új csavartechnológia a kommunális és ipari szennyvízelvezetéssel, valamint flotálással és fluidizációval foglalkozó ügyfelek számára előnyös, mert ezeken a területeken a fúvókat tartós működésre állítják be, és itt a csekély energiafogyasztás fontos szerepet játszik.

Előnyök

  • A komplett berendezés maximális hatékonysága:
    Nagy hangsúlyt fektetünk a SIGMA-Profil rotorokra, az optimális motor-fúvó-hajtóműre és az összes alkotóegység minimális nyomásveszteségére.
  • Minimális pulzáció a csatlakozó folyamat-csővezetékekben:
    A speciális, széles frekvenciatartományban ható abszorpciós hangtompítás jelentősen csökkenti a berendezésben és a csővezetékekben képződő zajokat.
  • Leállási időkkel szembeni védelem:
    Különösen hosszú élettartamú alkotóegységek biztosítják a megbízható üzemelést. Az intelligens konstrukció feleslegessé teszi a kisegítő aggregátok használatát (pl. tömítéshez vagy hűtéshez). Számos érzékelő teszi lehetővé az üzemállapotok távfelügyeletét.

Az alacsony életciklus-költségeknek köszönhetően nyereséges
Életciklus költségek

Egységes megoldási terveink az optimális megtérülés érdekében: Maximális energiahatékonyság, a legmagasabb sűrített levegő rendelkezésre állás és az egész világra kiterjedő szerviz- és tanácsadó hálózat gyors reagálási idővel.



Termékrészletek

Felszereltség

Plug-and-play

A csatlakoztatásra kész fúvókat komplett érzékelőrendszerrel, STC/SFC-vel, SIGMA CONTROL 2-vel és Vész-Ki kapcsolóval szerelik fel, feltöltik olajjal és tanúsítvánnyal látják el.

Fúvóblokk

Nagy hatékonyságú fúvóblokk SIGMA Profillal

  • kiemelkedő hatékonyságú fúvóblokk SIGMA-Profillal, mely nagyon magas szállítási fokot ér el a lehető legalacsonyabb teljesítményfelvétel mellett

Csapágyak és tömítés

  • Robusztus hengergörgős csapágyak, melyek akár 100%-os tengelyirányú erőt is felvesznek
  • bevált, karbantartást nem igénylő csúszógyűrűs tömítés a csavarfúvóblokk hajtótengelyén forgó átvezetésén

IE3-motor

  • minőségi Siemens gyártmány
  • IE3 szabvány szerinti premium-efficiency (kiemelkedő hatékonyságú) motor magas hatásfokkal
  • gyárilag 3 PTC-vel ellátva
  • fordulatszámszabályozott berendezéseknél SFC-frekvenciaváltóval együtt
  • központi, jól hozzáférhető kenési pont utánkenhető motorcsapágyas motorokhoz a gyors és biztonságos karbantartás érdekében

szíjhajtás (EBS/FBS csavarfúvók)

  • automatikus ékszíjfeszítés kijelzővel
  • folyamatos lehető legjobb átviteli hatásfok
  • csökkentett karbantartási költségek
  • szériatartozékként ékszíjvédelem a szíjak kiegészítő hűtőhatásával

közvetlen meghajtás (DBS csavarfúvók)

  • beépített áttételezés közel 100%-os hatásfokú erőátvitellel
  • különböző választható átviteli viszonyok
  • standard villanymotorok használata
  • átlagon felüli csapágyélettartam az átvitel során fellépő erőelosztás optimalizálása révén

Pulzációcsillapító

  • szívó- és nyomóoldalon egyaránt hatékony abszorpciós hangtompító széles frekvenciatartománnyal a folyamatlevegő-pulzációk ellen
  • a csővezetékekben tapasztalható fluidzajok erőteljes tompítása

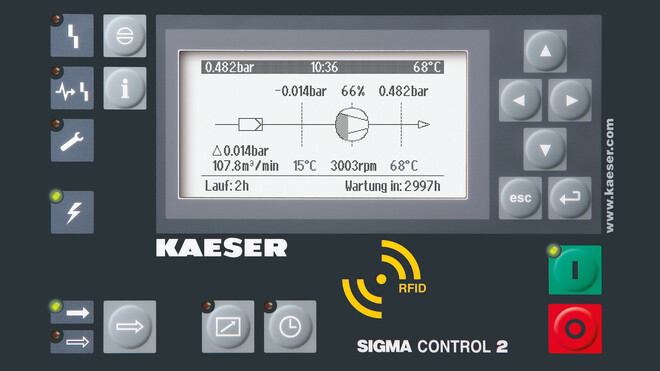

SIGMA CONTROL 2 vezérlés

SIGMA CONTROL 2 – SD-kártyahely

  • jelzőlámpa-színeket használó LED-ek az üzemállapot kijelzéséhez
  • jól olvasható kijelző
  • 30 választható nyelv
  • Soft-Touch piktogram-gombok
  • teljesen automatikus felügyelet és szabályozás
  • gyárilag választható Dual-, Quadro-, Vario- és folyamatos vezérlés
  • Interfészek: Ethernet
  • kiegészítő opcionális kommunikációs modulok az alábbiakhoz: Profibus DP, Modbus, Profinet és DeviceNet
  • kártyahely SD-adatkártyákhoz adatmentéshez és frissítéshez
  • RFID-olvasó
  • webkiszolgáló
  • KAESER CONNECT felhasználói felület
  • az analóg és digitális bemeneteken meglévő értékek megjelenítése
  • figyelmeztető és hibajelzések
  • a nyomás, hőmérséklet és fordulatszám alakulásának grafikus ábrázolása

KAESER CONNECT

  • Nyissa meg az internetes böngészőt
  • Adja meg az SC2 IP-címét és a jelszót
  • beépített webkiszolgálón keresztüli hozzáférés a fúvóvezérlésbe

A felhasználói felület valós időben mutatja a gép státuszát, az analóg- és digitális kimeneteken jelen lévő értékeket, kilistázza a figyelmeztető és hibaüzeneteket és grafikusan jeleníti meg a nyomás, a hőmérséklet és a fordulatszám alakulását.

Plug-and-play

Csatlakoztatni, bekapcsolni – kész

 Csatlakozásra kész fúvók: Csatlakoztatni, bekapcsolni – kész

A csatlakozásra kész fúvók gyárilag kompletten felszereltek frekvenciaváltóval vagy csillag-delta indítóval, SIGMA CONTROL 2 vezérléssel és Vész-Ki kapcsolóval. Ez már a tervezés, építés, dokumentálás és az üzembe helyezés során csökkenti a ráfordítást, a költségeket és a kockázatokat.

START CONTROL (STC)

Fúvó – START CONTROL (STC)

Az állandó fordulatszámon történő üzemeléshez integrált csillag-delta indítóval rendelkező kivitel kiváló minőségű kontaktortechnikával, túláramkioldóval és forgómező-felügyelettel van felszerelve. SIGMA CONTROL 2 és megbízható Vész-Kikapcsolás technológia teszi teljessé a berendezést.

SIGMA FREQUENCY CONTROL (SFC)

Fúvó – SIGMA FREQUENCY CONTROL (SFC)

Az SFC-frekvenciaváltó a fúvó fordulatszám-vezérlése révén lehetővé teszi, hogy a térfogatáramot hozzá lehessen igazítani a folyamat igényeihez. A gyárban mindent az azonnali üzembe helyezhetőség érdekében programoznak be és látnak el paraméterekkel.

Műszaki adatok

Alapkivitel

TípusCBS 120 L CBS 120 M DBS 220 L
max. nyomáskülönbség – túlnyomásos üzem mbar 650 1.100 650
max. hasznos térfogatáram m³/perc 12,6 12,5 23
max. névleges motorteljesítmény kW 18,5 22 30
max. nyomáskülönbség – vákuumüzem mbar - 550 -
max. szívóteljesítmény m³/perc - 12,5 -
max. névleges motorteljesítmény kW - 15 -
Csatlakozó névleges átmérője 80 80 100
Méretek kapcsolószekrénnyel és hangtompító burkolattal Sz x H x M mm 1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
Max. tömeg kg 730 750 820

TípusDBS 220 M EBS 380 L EBS 380 M
max. nyomáskülönbség – túlnyomásos üzem mbar 1.100 650 1.100
max. hasznos térfogatáram m³/perc 22 38 37
max. névleges motorteljesítmény kW 37 45 75
max. nyomáskülönbség – vákuumüzem mbar 550 - 550
max. szívóteljesítmény m³/perc 22 - 38
max. névleges motorteljesítmény kW 22 - 37
Csatlakozó névleges átmérője 100 150 150
Méretek kapcsolószekrénnyel és hangtompító burkolattal Sz x H x M mm 1.110 x 1.480 x 1.670 1.940 x 1.600 x 1.700 1.940 x 1.600 x 1.700
Max. tömeg kg 850 1.400 1.600

TípusFBS 660 L FBS 660 M
max. nyomáskülönbség – túlnyomásos üzem mbar 650 1.100
max. hasznos térfogatáram m³/perc 67 66
max. névleges motorteljesítmény kW 90 110
max. nyomáskülönbség – vákuumüzem mbar - 550
max. szívóteljesítmény m³/perc - 64
max. névleges motorteljesítmény kW - 75
Csatlakozó névleges átmérője 200 200
Méretek kapcsolószekrénnyel és hangtompító burkolattal Sz x H x M mm 2.250 x 1.950 x 1.900 2.250 x 1.950 x 1.900
Max. tömeg kg 1.850 2.200
