KRYOSEC kompakt hűtveszárítók 4,5 m³/perc értékig

Robusztus és kis helyigényű, optimális nedvesség elleni védelem minden üzemi fázisban

A KRYOSEC hűtveszárítók Németországban készülő, kiváló ipari minőségű termékek. Megbízható nedvességvédelmet garantálnak akár +50 °C környezeti hőmérsékletig. A nemesacélból készült hőcserélőrendszer alacsony nyomásvesztesége és a kevés karbantartást igénylő felépítés gondoskodnak a gazdaságos üzemről. Kompakt kivitelüknek köszönhetően közvetlenül az alkalmazás helyén elférnek – a gépek, munkaplatformok alatt, sőt még a falon is (TAH sorozat).

  • Megbízható száraz sűrített levegő 0,35 és 4,5 m³/perc között
  • Max. 16 bar üzemi nyomás
  • Opciók: ECO-DRAIN elektromos kondenzátum-leeresztő és/vagy elektronikus termosztát a nyomás alatti harmatpont figyelmeztetéshez – mindkettő potenciálmentes riasztóérintkezőkkel

Előnyök

  • Megbízható nedvesség elleni védelem:
    A KRYOSEC szárítókban a nedves sűrített levegő hűtése kiváló minőségű, nemesacél-lemezekből álló hőcserélőrendszerben történik. A keletkező kondenzátum az integrált leválasztóban bármely üzemi fázisban hatékonyan kerül leválasztásra. A kondenzátum megbízható elvezetéséről az ECO-DRAIN elektronikus kondenzátum-leeresztő gondoskodik.
  • Magas környezeti hőmérsékletekhez is:
    A KRYOSEC szárítók nehéz üzemi körülmények esetén is megbízhatóan szárítanak. Ebből a szempontból döntő jelentőségűek a nagyra méretezett hőcserélő- és hűtőközeg-cseppfolyósító felületek, valamint a definiált hűtőlevegő-vezetés.
  • Szabványnak megfelelő ipari minőség:
    A KRYOSEC szárítók teljesítik a gépekre vonatkozóan betartandó EN 60204-1 szabvány szerinti biztonsági követelményeket. Ide tartozik a lezárható Be/Ki-kapcsoló és az integrált hálózati leválasztó berendezés is. Kiváló kidolgozási minőségüknek és kompakt építési módjuknak köszönhetően ideálisak a célzottan decentralizált telepítésre az olyan gyártó- és megmunkálóberendezésekhez, amelyek kiváló minőségben előkészített sűrített levegőt igényelnek.

* Ez a hűtveszárító sorozat fluorozott, üvegházhatású gázt tartalmaz. 2019-ben az összes modell hűtőközegét R-134a (GWP 1430) típusúról R-513A (GWP 631) típusúra cseréljük. A cserefolyamattal kapcsolatos kérdéseivel bátran forduljon hozzánk.

Az ideális kiegészítő: AQUAMAT olaj-víz szétválasztó
AQUAMAT kondenzátum-előkészítő rendszer

Tipp: A kondenzátumot a csatornába való bevezetést megelőzően készítse elő kedvező áron és az előírásoknak megfelelően az AQUAMAT olaj-víz szétválasztó segítségével.



Termékrészletek

Felszereltség

Hűtőközegkör

  • Dugattyús kompresszorból álló hűtőközegkör
  • Ventilátor-cseppfolyósító részegység
  • Szűrőszárító
  • Kapilláris
  • Szigetelt levegő/levegő és levegő/hűtőközeg hőcserélőcsövek beépített rozsdamentes kondenzátum-leválasztóval (rézforrasztott)
  • Forrógáz bypass-szabályozó

Kondenzátum-elvezetés

Elektronikus vezérléssel rendelkező ECO-DRAIN 30 kondenzátum-leeresztő

  • ECO-DRAIN 30 elektronikus vezérlésű kondenzátum-leeresztő a kondenzátum-befolyáson golyóscsappal, szigeteléssel a hideg felületeken

Elektromos rendszer és kijelzők

  • Mechanikus harmatpont-trendkijelző
  • Elektromos felszerelés az EN 60204-1 szerint: lezárható főkapcsoló integrált hálózati leválasztóberendezéssel

Ház

KRYOSEC kompakt hűtveszárító – kis építési magasság, falra szerelhető.

  • Porfesték bevonatú berendezésház levehető burkolattal és géplábakkal
  • Falra történő felszerelésre előkészítve (csak a TAH sorozat)

Csatlakozások

  • Húzási tehermentesítéssel ellátott hálózati csatlakozókábellel (dugasz nélkül)
  • Belső kábelezéssel
  • Válaszfal-csavarozás külső kondenzátum-leeresztő csatlakoztatásához

Dokumentáció

  • Üzemeltetési útmutatóval és CE-megfelelőségi nyilatkozattal (EU-változat)

Opcionális: „Nyomás alatti harmatpont figyelmeztetés“ potenciálmentes érintkező

  • Kiegészítő felszerelés elektronikus termosztáttal potenciálmentes kimenettel
  • A berendezés belsejében mérésre készen szerelve
  • A jel gyárilag már közvetlenül a kimeneten rendelkezésre áll
  • A hozzátartozó felső és alsó kapcsolási határok beállíthatók

Opcionális: Kondenzátum-leeresztő potenciálmentes érintkezővel

  • Alternatív felszereltség ECO-DRAIN 31 elektronikus kondenzátum-leeresztővel és potenciálmentes riasztóérintkezővel
  • A jel közvetlenül a leeresztőn rendelkezésre áll

Felépítés és működés

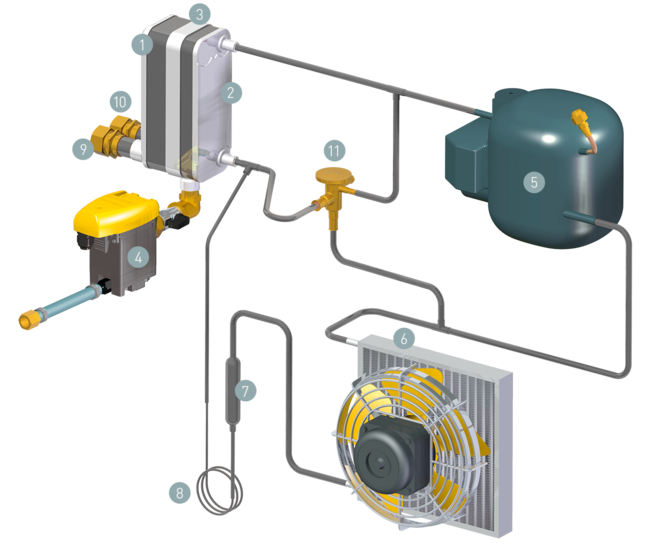

A TAH és TCH kompakt hűtveszárítók felépítése
  1. Levegő-/levegő-hőcserélő
  2. Levegő-/hűtőközeg-hőcserélő
  3. Kondenzátum-leválasztók
  4. Kondenzátum-leeresztők
  5. Hűtőközeg-kompresszor
  6. Hűtőközeg-cseppfolyósító ventilátorral (léghűtéses)
  1. Szűrőszárító
  2. Kapilláriscső (hűtőközeg-elgőzölögtetés és -lehűtés)
  3. Sűrített levegő belépés
  4. Sűrített levegő kilépés
  5. Forrógáz bypass-szabályozó
Műszaki adatok TAH

Alapkivitel

TípusTAH 5 TAH 7 TAH 10
Térfogatáram m³/perc 0,35 0,6 0,8
Nyomásveszteség bar 0,05 0,13 0,15
Elektromos teljesítményfelvétel 100% térfogatáramnál kW 0,2 0,2 0,28
Üzemi túlnyomás bar 3 - 16 3 - 16 3 - 16
Környezeti hőmérséklet °C 3 - 50 3 - 50 3 - 50
Belépő hőmérséklet °C 60 60 60
HűtőközegR-513A R-513A R-513A
Tömeg kg 24 24 26
Méretek Szé x Mé x Ma mm 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
Sűrített levegő-csatlakozásG ½ G ½ G ½
Kondenzátum-leeresztés csatlakozásaG ¼ G ¼ G ¼
Villamosenergia-ellátás230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Hűtőközeg tömege kg 0,14 0,19 0,21
Hűtőközeg tömege CO2 egyenértékében t 0,09 0,12 0,13
Hermetikus hűtőkör

Műszaki adatok TBH

Alapkivitel

TípusTBH 14 TBH 16 TBH 23
Térfogatáram m³/perc 1,2 1,6 2,2
Nyomásveszteség bar 0,22 0,24 0,23
Elektromos teljesítményfelvétel 100% térfogatáramnál kW 0,36 0,45 0,57
Üzemi túlnyomás bar 3 - 16 3 - 16 3 - 16
Környezeti hőmérséklet °C 3 - 50 3 - 50 3 - 50
Belépő hőmérséklet °C 60 60 60
HűtőközegR-513A R-513A R-513A
Tömeg kg 33 38 46
Méretek Szé x Mé x Ma mm 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
Sűrített levegő-csatlakozásG ½ G ½ G 1
Kondenzátum-leeresztés csatlakozásaG ¼ G ¼ G ¼
Villamosenergia-ellátás230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Hűtőközeg tömege kg 0,29 0,44 0,49
Hűtőközeg tömege CO2 egyenértékében t 0,18 0,28 0,31
Hermetikus hűtőkör

Műszaki adatok TCH

Alapkivitel

TípusTCH 27 TCH 33 TCH 36
Térfogatáram m³/perc 2,6 3,15 3,5
Nyomásveszteség bar 0,18 0,19 0,21
Elektromos teljesítményfelvétel 100% térfogatáramnál kW 0,6 0,8 1,08
Üzemi túlnyomás bar 3 - 16 3 - 16 3 - 16
Környezeti hőmérséklet °C 3 - 50 3 - 50 3 - 50
Belépő hőmérséklet °C 60 60 60
HűtőközegR-513A R-513A R-513A
Tömeg kg 56 66 69
Méretek Szé x Mé x Ma mm 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
Sűrített levegő-csatlakozásG 1 G 1¼ G 1¼
Kondenzátum-leeresztés csatlakozásaG ¼ G ¼ G ¼
Villamosenergia-ellátás230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Hűtőközeg tömege kg 0,62 0,74 0,95
Hűtőközeg tömege CO2 egyenértékében t 0,39 0,47 0,6
Hermetikus hűtőkör - - -

TípusTCH 45
Térfogatáram m³/perc 4,5
Nyomásveszteség bar 0,18
Elektromos teljesítményfelvétel 100% térfogatáramnál kW 1,33
Üzemi túlnyomás bar 3 - 16
Környezeti hőmérséklet °C 3 - 50
Belépő hőmérséklet °C 60
HűtőközegR-513A
Tömeg kg 75
Méretek Szé x Mé x Ma mm 640 x 663 x 609
Sűrített levegő-csatlakozásG 1¼
Kondenzátum-leeresztés csatlakozásaG ¼
Villamosenergia-ellátás230 V / 1 / 60 Hz
Hűtőközeg tömege kg 1,03
Hűtőközeg tömege CO2 egyenértékében t 0,65
Hermetikus hűtőkör -
