Nyomástartó rendszerek – kis segítség, nagy hatás

A KAESER által kifejlesztett, DHS 4.0 sorozatú elektronikus nyomástartó rendszerek nemcsak az előkészítő berendezéseket védik, hanem megbízható sűrítettlevegő-minőséget is garantálnak. Így akár a sűrítettlevegő-ellátás teljes lekapcsolása sem jelenthet többé gondot.

Csökkenő nyomásnál a csővezetékben uralkodó áramlási sebesség jelentősen megnő. Ez meghaladhatja a sűrített levegős rendszerben lévő részegységek teljesítményét. Egy DHS 4.0 sorozatú KAESER nyomástartó rendszer használata gondoskodik a szükséges minimális nyomásról, ezáltal biztonságos üzemelést eredményez akkor is, ha a berendezést üzemszünet után indítják el.

Egy szabadalmaztatott impulzusszélesség-modulált szabályozórendszernek köszönhetően mindegyik nyomástartó rendszer optimálisan felkészült mindenfajta szélsőséges pneumatikus incidensre, és – a KAESER vállalatra jellemző módon – a rendkívüli üzembiztonságot egyszerű kezeléssel ötvözi.

  • Csatlakozóméret G ½ – G 3 és DN 40 – DN 400
  • egy vagy több előkészítővonallal rendelkező rendszerekhez
  • személyre szabott integrálás a számos interfésznek és konfigurációs lehetőségnek köszönhetően

Előnyök

  • Kétfajta üzemmód:
    Stabil sűrítettlevegő-ellátás vagy stabil minőségű sűrített levegő Tökéletesen beállítható az Ön igényei szerint.
  • Zseniálisan egyszerű kezelési koncepció:
    Könnyű konfigurálás 25 nyelven, az üzemállapot azonnali felismerése, manuális vészvezérlés vészhelyzet esetére – mindez időt takarít meg, és növeli a biztonságot.
  • Csatlakoztatás a SIGMA AIR MANAGER 4.0 vezérléshez:
    A DHS 4.0 sorozatú nyomástartó rendszer a SIGMA NETWORK hálózaton keresztül a felülrendelt SIGMA AIR MANAGER 4.0 vezérléshez csatlakoztatható.



Termékrészletek

Kivitel

Kétfajta üzemmód

  • 1 – „Stabil sűrítettlevegő-ellátás”: Impulzusszélesség-modulált nyitás és zárás golyóscsappal és zárócsappantyúval a sűrítettlevegő-ellátás hatékony és rendeltetésszerű működése érdekében.
  • 2 – „Stabil minőségű sűrített levegő“ redundáns sűrített levegő hálózatoknál: pl. a szárító vagy szűrő meghibásodása esetén lezárja az érintett vonalat (gyári beállítás)

Elektronikus vezérlőegység

  • integrált elektronikus nyomásrögzítő
  • 0 – 16 baros nyomáscsökkentő
  • messziről látható LED
  • mechanikus kijelző
  • aritmetikai egység
  • Nyomásfelügyelet
  • kijelző (25 nyelvű)
  • jelszóvédelem
  • üzemmód-választókapcsoló
  • 90°-kal elfordítható vezérlőegység
  • végállás-ellenőrzés
  • szoftverfrissítés micro SD-kártyával
  • lezárható billentyűzet és üzemmód-váltó a jogosulatlan használat megakadályozására
  • Különböző feszültségbeállítások: 100 – 240 V AC, 50/60 Hz vagy 24 V DC

forgóhajtás

  • rugóterhelésű pneumatikus forgóhajtás
  • a golyósszelep vagy elzárócsappantyú mozgatása belső vezérlőnyomással történik
  • szilikonmentes zsír a golyósszelephez és a zárócsappantyúhoz (standard), opcionálisan szilikonmentes

Kezelés

  • A jelszó és az üzemi paraméterek, pl. nyitáskori nyomás, hiszterézis, százalékos nyitási/zárási idők megadása billentyűzeten
  • Opcionálisan felülrendelt vezérlésen keresztül
  • áramkimaradás esetén manuálisan, kulccsal működtethető

Interfészek

  • feszültségmentes bemenetek „külső lekapcsolás“, pl. a szárító meghibásodása esetére
  • feszültségmentes kimenetek „gyűjtött hiba“, „nyit“, „zár“ és „nyomásellenőrzés“ esetére
  • 4-20 mA-es hálózatinyomás-jel kompresszorvezérléshez vagy különböző gépekhez használható vezérlőrendszerekhez
  • Előkészített csatlakozás a távoli kezeléshez
  • Modbus TCP kommunikációs interfész M12 dugaszos csatlakozóval

Golyóscsap vagy zárócsappantyú

A végpontra szerelhetőség a sűrítettlevegő-hálózat egyszerű átépítését, illetve bővítéseit teszi lehetővé, és megkönnyíti a csővezeték kialakítását és rögzítését, hogy a szerelés zökkenőmentes legyen.

SIGMA NETWORK

A DHS 4.0 rendszerek gyárilag SIGMA NETWORK interfésszel rendelkeznek, hogy a kezelés még kényelmesebb legyen.

Mi odafigyelünk az Ön sűrítettlevegő-állomására

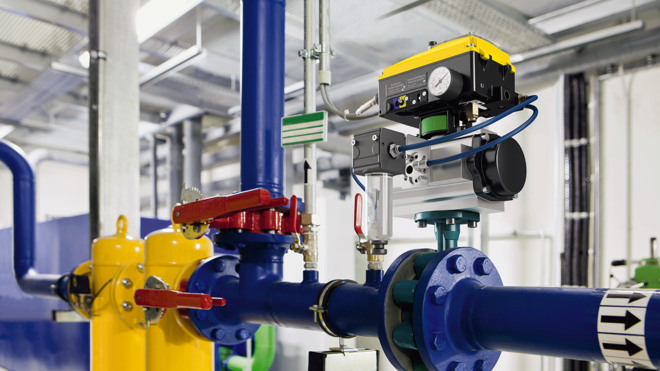

DHS 4.0 egy kompresszorállomásba beépítve.

Ahhoz, hogy egy sűrített levegős rendszert úgy tervezzünk meg, hogy megbízhatóak legyenek a folyamatok, és egyúttal teljesítsük a gazdaságos és biztos üzemelés feltételeit is, az alábbiakat kell figyelembe vennünk: A szükséges nyomás és a folyamatlevegővel szembeni követelmények mellett a tervezéskor olyan tényezőkre is tekintettel kell lennünk, mint a csővezetékek kialakítása, a hűtés, a szellőzés, a rendelkezésre álló hely és a környezeti szempontok. Egy átgondolt rendszerkialakítás a későbbi üzemeltetés alapköve.

Az előállítás, előkészítés és a sűrítettlevegő-tárolás fontos részét képezi a sűrített levegő biztosításának. Ha az előkészítő részegységek kapacitását túl nagy térfogatáramokkal meghaladják, vagy ha hiba esetén egy vonal nem kerül lezárásra, ez a folyamatlevegő nemkívánatos szennyeződéséhez vezet. Ráadásul szükségtelen költségek is keletkeznek, amikor a kompresszorok hétvégenként is üzemelnek annak érdekében, hogy kiegyenlítésre kerüljenek a szivárgási veszteségek.
A KAESER nyomástartó rendszerével mindez a múlté.

Stabil sűrítettlevegő-ellátás és hálózati indítási segédlet

Védi a részegységeket!

A DHS alkalmazási lehetőségei: Megbízható sűrített levegő ellátás és hálózati indítási segédlet
  1. Kompresszor
  2. Hűtveszárító ECO-DRAIN-nel
  3. Szűrő ECO-DRAIN-nel
  4. Sűrítettlevegő-tartály
  1. DHS 4.0 elektronikus nyomástartó rendszer
  2. AQUAMAT kondenzátum-előkészítés
  3. Sűrített levegő hálózat

Ha üzemszünet után a hálózat nyomásmentes állapotban van, akkor a kompresszorok elindításakor hiányzik a hálózati nyomás ellenállása. A sűrítettlevegő-rendszerek előkészítő berendezéseinek részegységei azonban a sűrítettlevegő-hálózatban terheléses üzemmód során uralkodó térfogatáramokra és áramlási sebességértékekre vannak méretezve. Emiatt fennáll annak a veszélye, hogy ellennyomás hiányában a túl nagy sebességgel áramló sűrített levegő meghaladja a szűrő és a szárító teljesítményét. Ez a szűrőelemek tönkremeneteléhez vezethet, és jelentősen megnövelheti a hűtveszárító nyomás alatti harmatpontját. Mindez a csővezeték-hálózatban és a folyamatlevegőben lévő szennyeződések – pl. olaj, részecskék és nedvesség – kialakulásához vezethet.

Stabil minőségű sűrített levegő hálózati indítási segédlettel

Váratlan incidensek nélküli gyártás!

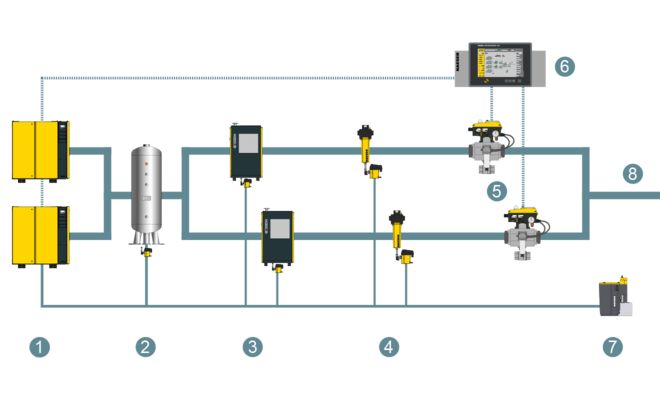

A DHS alkalmazási lehetőségei: Megbízható sűrített levegő minőség hálózati indítási segédlettel
  1. Kompresszorok
  2. Sűrítettlevegő-tartály
  3. Hűtveszárító ECO-DRAIN-nel
  4. Szűrő ECO-DRAIN-nel
  1. DHS 4.0 elektronikus nyomástartó rendszer
  2. SIGMA AIR MANAGER 4.0
  3. AQUAMAT kondenzátum-előkészítés
  4. Sűrített levegő hálózat

Az elektronikus nyomástartó rendszerek az üzemelés terén is bizonyítottak. Az ilyen rendszerek különösen a több előkészítő vonallal rendelkező állomásoknál elengedhetetlenek. Biztosítson Ön is mindig egyformán kiemelkedő minőségű sűrített levegőt! A nyomástartó rendszer például a szárító vagy a szűrő üzemzavara esetén lezárja az adott vonalat. Ez nemcsak a minőséget garantálja, hanem a csővezeték-hálózatot és a fogyasztókat is védi gyártás során.

Műszaki adatok

A műszaki adatok az alábbi prospektusban olvashatók:
