SECOTEC energiatakarékos hűtveszárítók 3,90 m³/perc értékig


Szenzációs megtakarítási szakértők stabil nyomás alatti harmatponttal

A SECOTEC-hűtveszárítók ( TA – TC (*) sorozatú) 3 °C-os nyomás alatti harmatpontig szárítják a sűrített levegőt; erről igényre szabottan és egyben igen takarékosan a nagy hatékonyságú tárolószabályozás gondoskodik. A nagyvonalúan méretezett hűtőtároló anyagkímélő üzemmódot és stabil nyomás alatti harmatpontot nyújt.

  • Hatalmas megtakarítási lehetőségek a részleges terhelésű üzemnél és munkaszünetekben
  • Különösen robusztus és kevés karbantartást igénylő berendezéskonstrukció
  • Léghűtéses kivitelek legfeljebb 43 °C-os környezeti hőmérsékletig

Előnyök

  • Energiamegtakarítás:
    A felesleges hűtőteljesítmény részterheléses üzemmódban az energiatakarékos vezérlésnek köszönhetően a hőtárolóban tárolható, és később áramfogyasztás nélkül felhasználható a szárításhoz.
  • Tartós megbízhatóság:
    A SECOTEC hűtveszárítók kiváló minőségű hűtőközegköre biztonságos üzemeltetést szavatol +43  C környezeti hőmérsékletig. A nagyméretű kondenzátum-leválasztó és az ECO-DRAIN kondenzátum-leeresztő minden terhelési fázisban megbízhatóan távolítják el a kondenzátumot. Az elektromos berendezés megfelel az EN 60204-1 szabványnak.
  • Fantasztikusan szervizbarát:
    Az alkatrészek egyszerű hozzáférhetőségére optimalizált házkonstrukció jóval alacsonyabb munkaköltségeket eredményez a karbantartások és ellenőrzések alkalmával.

* Ez a hűtveszárító sorozat R-513A fluortartalmú üvegházhatású gázt tartalmaz.

Az ideális kiegészítő: AQUAMAT olaj-víz szétválasztó
AQUAMAT kondenzátum-előkészítő rendszer

Tipp: A kondenzátumot a csatornába való bevezetést megelőzően készítse elő kedvező áron és az előírásoknak megfelelően az AQUAMAT olaj-víz szétválasztó segítségével.



Termékrészletek

SECOTEC – Energiamegtakarítás minden helyzetben

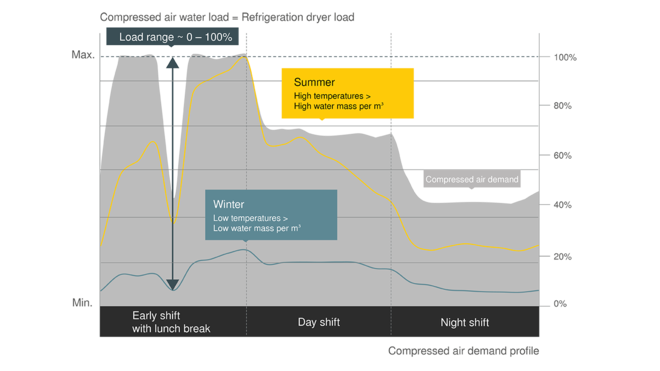

A hűtveszárító igénybevétele nemcsak a szárítandó sűrített levegő térfogatáramától függ (szürke terület), hanem sokkal inkább attól, hogy a belépő sűrített levegő mennyi vizet tartalmaz. Minél magasabb a hőmérséklet, a víz mennyisége is annál több. A hűtveszárítók így magas környezeti hőmérséklet mellett, például nyáron, különösen nagy igénybevételnek vannak kitéve (sárga görbe).

Télen (türkizkék görbe) a hőmérséklet csökkenésével a hűtveszárító munkaterhelése is csökken. Ahhoz, hogy az ilyen hőingadozások mellett is stabil nyomás alatti harmatpontot tudjanak biztosítani, a hűtveszárítókat mindig az üzemelés során fellépő csúcsterhelésnek megfelelően kell kialakítani, és elegendő tartalékkal kell ellátni.

A térfogatáram és a hőmérséklet változásának megfelelően a hűtveszárítók folyamatosan a 0% és a 100% közötti terheléstartományban üzemelnek. Mivel a SECOTEC tárolószabályozó rendszer a teljes terheléstartományon belül gondoskodik a megfelelő energiafelhasználásról, jelentős energiamegtakarítást tesz lehetővé.

Az árammegtakarítási hatás
Maximális energiamegtakarítás a tárolószabályozásnak köszönhetően

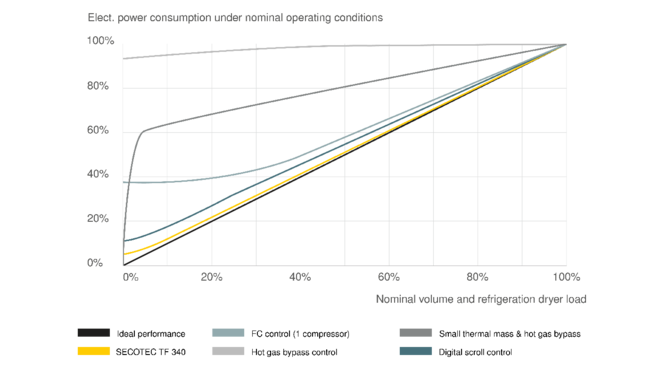

Maximális energiamegtakarítás a SECOTEC hűtveszárítók tároló-szabályozórendszerének köszönhetően

A hűtveszárítók terhelése folyamatosan 0% és 100% között ingadozik. A hagyományos, részleges szabályozást biztosító rendszerekkel szemben a SECOTEC tárolószabályozó az elektromos teljesítményszükségletet pontosan az egyes terhelési fázisokhoz igazítja.

A SECOTEC hűtveszárítók így a forrógáz bypass-szabályozású hűtveszárítókhoz képest átlagos kihasználtság mellett, 40-60%-kal csökkentik az energiaköltségeket.

A SECOTEC szárítók hőtárolója, a hagyományos eljárásokat használó hőtárolókkal szemben, folyamatosan hideg marad. A rendszer így a sűrített levegőt az indítási fázisokban is hatékonyan szárítja. A tároló minőségi szigetelésének köszönhetően mindez ráadásul minimális energiát igényel. Mi több, amellett hogy a SECOTEC hűtveszárítók esetében a sűrített levegő szárítása rendkívül energiahatékony, a magas tárolókapacitás különösen kímélő üzemeltetést tesz lehetővé.

A leghatékonyabb szárítás kímélő üzemeltetés mellett

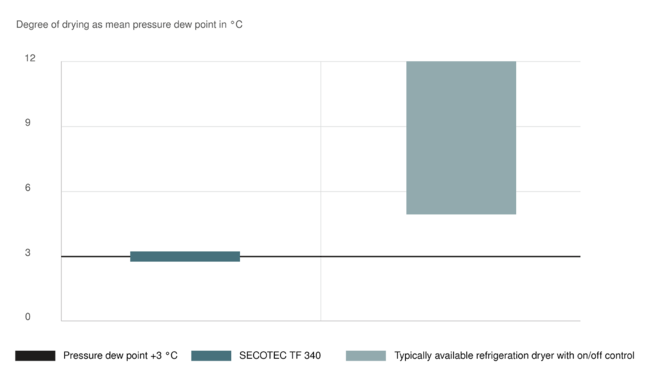

Tökéletes szárítás kímélő üzemmód mellett a SECOTEC hűtveszárítókkal

A SECOTEC hűtveszárítók teljes terhelés mellett hatékony módon képesek a stabil, legfeljebb +3°C-os nyomás alatti harmatpont elérésére. A csekély ingadozási tartománynak köszönhetően a nyomás alatti harmatpont részterheléses üzem esetén is lényegesen stabilabb, mint a hagyományos hűtveszárítóknál.

A kapcsolható üzemmódokkal rendelkező, kiegészítő hidegtároló nélküli, hagyományos hűtveszárítók a hőcserélőjükben a közeget hidegtárolóként használják. Az ilyen szárítók hűtőkompresszorait és ventilátormotorjait ezért sokkal gyakrabban kell be- és kikapcsolni a szükséges hűtőteljesítmény állandó biztosításához.

A ki-/bekapcsolás gyakoriságának és az elhasználódás korlátozása érdekében a hűtőközegkör csak lényegesen magasabb nyomás alatti harmatpontnál kapcsol be. Eredményeképpen ingadozik a nyomás alatti harmatpont, ami rosszabb szárítást eredményez. Ez azonban kockázatos, ugyanis a korrózió már akkor elkezdődhet, ha a sűrített levegő relatív nedvességtartalma a 40%-ot eléri, és nem csak a kondenzátum lecsapódásakor.

A SECOTEC hűtveszárítók ezzel szemben a nagyfokú hidegtárolási kapacitás révén rendkívül anyagkímélő módon működnek. Ha a tároló megtelik, a hűtőkompresszort és a ventilátormotort lényegesen hosszabb ideig ki lehet kapcsolni anélkül, hogy csökkenne a nyomás alatti harmatpont stabilitása.

Felépítés és működés

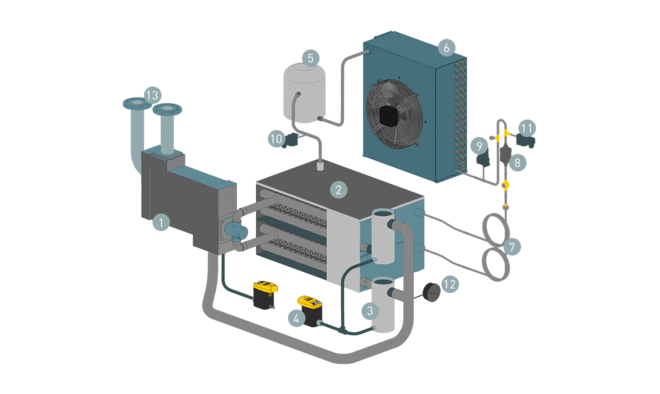

A SECOTEC hűtveszárítók felépítése és működése
  1. Levegő/levegő-hőcserélő
  2. Levegő/hűtőközeg-hőcserélő hűtőtárolóval
  3. Kondenzátum-leválasztók
  4. Kondenzátum-leeresztő (ECO-DRAIN)
  5. Hűtőközeg-kompresszor
  6. Cseppfolyósító
  7. Kapilláris
  1. Szűrőszárító
  2. Magasnyomású nyomáskapcsoló
  3. Alacsonynyomású nyomáskapcsoló
  4. Ventilátor nyomáskapcsoló
  5. Harmatpont-trendkijelző
  6. Sűrített levegő be- és kilépés
Műszaki adatok TA

Alapkivitel

TípusTA 5 TA 8 TA 11
Térfogatáram m³/perc 0,6 0,85 1,25
Nyomásveszteség bar 0,07 0,14 0,17
Elektromos teljesítményfelvétel 50 % térfogatáramnál kW 0,18 0,16 0,2
Elektromos teljesítményfelvétel 100% térfogatáramnál kW 0,3 0,29 0,39
Üzemi túlnyomás bar 3 - 16 3 - 16 3 - 16
Környezeti hőmérséklet °C 3 - 43 3 - 43 3 - 43
Belépő hőmérséklet °C 3 - 55 3 - 55 3 - 55
Tömeg kg 70 80 85
Méretek
Szé x Mé x Ma mm 		630 x 484 x 779 630 x 484 x 779 630 x 484 x 779
Sűrített levegő-csatlakozásG ¾ G ¾ G ¾
Kondenzátum-leeresztés csatlakozásaG ¼ G ¼ G ¼
Villamosenergia-ellátás230 V / 1 / 50 Hz 230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
HűtőközegR-513A R-513A R-513A
Hűtőközeg tömege CO2 egyenértékében t 0,18 0,14 0,23
globális felmelegedési potenc.631 631 631
Hűtőközeg tömege kg 0,28 0,22 0,37

Műszaki adatok TB

Alapkivitel

TípusTB 19 TB 26
Térfogatáram m³/perc 2,1 2,55
Nyomásveszteség bar 0,19 0,2
Elektromos teljesítményfelvétel 50 % térfogatáramnál kW 0,24 0,34
Elektromos teljesítményfelvétel 100% térfogatáramnál kW 0,44 0,62
Üzemi túlnyomás bar 3 - 16 3 - 16
Környezeti hőmérséklet °C 3 - 43 3 - 43
Belépő hőmérséklet °C 3 - 55 3 - 55
Tömeg kg 108 116
Méretek
Szé x Mé x Ma mm 		620 x 540 x 963 620 x 540 x 963
Sűrített levegő-csatlakozásG 1 G 1
Kondenzátum-leeresztés csatlakozásaG ¼ G ¼
Villamosenergia-ellátás230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
HűtőközegR-513A R-513A
Hűtőközeg tömege CO2 egyenértékében t 0,35 0,33
globális felmelegedési potenc.631 631
Hűtőközeg tömege kg 0,56 0,53

Műszaki adatok TC

Alapkivitel

TípusTC 31 TC 36
Térfogatáram m³/perc 3,2 3,9
Nyomásveszteség bar 0,17 0,17
Elektromos teljesítményfelvétel 50 % térfogatáramnál kW 0,38 0,41
Elektromos teljesítményfelvétel 100% térfogatáramnál kW 0,74 0,89
Üzemi túlnyomás bar 3 - 16 3 - 16
Környezeti hőmérséklet °C 3 - 43 3 - 43
Belépő hőmérséklet °C 3 - 55 3 - 55
Tömeg kg 155 170
Méretek
Szé x Mé x Ma mm 		764 x 660 x 1.009 764 x 660 x 1.009
Sűrített levegő-csatlakozásG 1¼ G 1¼
Kondenzátum-leeresztés csatlakozásaG ¼ G ¼
Villamosenergia-ellátás230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
HűtőközegR-513A R-513A
Hűtőközeg tömege CO2 egyenértékében t 0,5 0,63
globális felmelegedési potenc.631 631
Hűtőközeg tömege kg 0,8 1
