Olajmentesen sűrítő léghűtéses csavarkompresszorok


Megbízhatóan erős – szélsőséges körülmények között is

Ha nincs meg a hűtővíz-infrastruktúra, az olajmentes levegőt biztosító, léghűtéses csavarkompresszorok gondoskodnak a megbízható sűrítettlevegő-ellátásról – akár 45 °C környezeti hőmérsékletig.
És a teljesítményre sem lehet panasz: innovativitásunk és szakértelmünk a gép- és berendezésgyártás terén lehetővé teszi, hogy olyan léghűtéses, olajmentesen sűrítő csavarkompresszorokat kínáljunk, amelyek akár 355 kW teljesítményre is képesek.

  • 3,2 és 50,8 m³/perc közötti térfogatáram
  • robusztus nemesacél cső-alumínium hűtőkombináció
  • frekvenciaváltós fordulatszám-szabályozóval ellátott csúcsterhelésű típusok is elérhetők (SFC típusváltozatok)
  • beépített i.HOC rotációs szárítóval is (CSG-2 és DSG-2 sorozat)

Előnyök

  • Hőkihasználás egyszerűen:
    A magas maradék nyomással rendelkező radiálventilátoroknak köszönhetően a felmelegített hűtőlevegő az esetek többségében segédventilátor nélkül a fűtendő helyiségbe vezethető.
  • Minden részletében energiahatékony:
    Készenléti üzemmódban a Kaeser hőmérséklet-vezérelt állóventilátora üzembiztosan elvezeti a felgyülemlett hőt – és a főventilátor ily módon lekapcsolható!
  • Fantasztikusan karbantartásbarát:
    Tisztítás céljából az alumínium blokkos hőcserélő első és második fokozata egyszerűen kibillenthető.
Életciklus költségek

Optimális tanácsadás, műszaki előny a kutatás és gyártás területén és az üzemszünetektől megvédő nagy hatékonyságú globális szervizszervezet.



Olajmentesen sűrítő, léghűtéses csavarkompresszorok részletesen

Felszereltség

Komplett berendezés

  • üzemkész
  • teljesen automatikus
  • zajcsökkentett
  • rezgéscsillapított
  • szervizbarát felépítésű
  • +45 °C-os környezeti hőmérsékletig alkalmazható

Kompresszorblokk

  • kétfokozatú szárazon sűrítő csavarkompresszor precíziós meghajtással az AGMA Q13/ DIN- 5 szabvány szerint
  • második fokozat nemesacél rotorokkal és köpenyhűtéssel
  • tartós bevonattal ellátott rotorok
  • beépített olajtartály olajtartály-légtelenítéssel
  • szálmentes pulzációcsökkentő mindkét fokozat után

hajtómotor

A szuper prémium hatásfokú IE4 hajtómotor logója
  • nemzetközileg elismert minőségű SIEMENS gyártmány
  • Premium és Super Premium Efficiency Motor
  • a motortekercs hőmérsékletének folyamatos felügyelete
  • Védelem típusa: IP 55

Hűtés

  • nagyméretű sűrítettlevegő-hűtőkombináció, amely egy nemesacélcső-előhűtőből és egy alumínium hűtőből áll
  • Biztonságos kompresszorműködés 45 °C-ig
  • Alumínium hűtő a hajtóolaj számára

Elektronikus részegységek

  • IP 54 kapcsolószekrény
  • Kapcsolószekrény szellőztető rendszer
  • automatikus csillag-delta kontaktorkombináció
  • vezérlő transzformátor

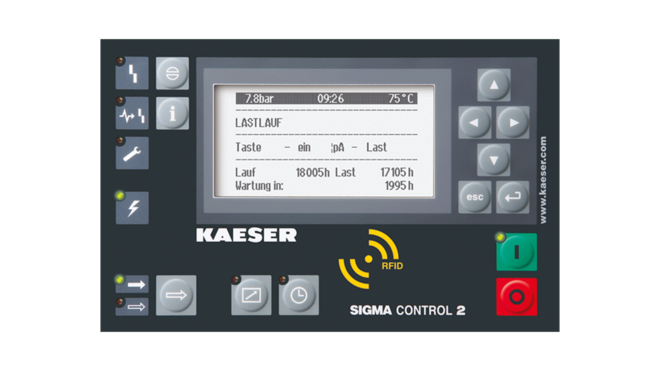

SIGMA CONTROL 2 vezérlés

SIGMA CONTROL 2 kompresszorvezérlés
  • jól olvasható kijelző
  • 30 választható nyelv
  • Soft-Touch piktogram-gombok
  • jelzőlámpa-színeket használó LED-ek az üzemállapot kijelzéséhez
  • teljesen automatikus felügyelet és szabályozás
  • gyárilag választható Dual-, Quadro-, Vario- és folyamatos vezérlés
  • Interfészek: Ethernet
  • opcionális kommunikációs modulok a következőkhöz: Profibus DP, Modbus, Profinet és DeviceNet
  • kártyahely SD-memóriakártyákhoz adatrögzítéshez és frissítéshez
  • RFID-olvasó
  • webkiszolgáló
Ügyes részletmegoldások

Hidraulikus szívószelep

Hidraulikus szívószelep

Az olajmentesen sűrítő Kaeser csavarkompresszorok hidraulikus működésű szívószelepe nem érzékeny a szennyeződésekre és a kondenzátumra. Üzembiztosabb és egyszerűbben szervizelhető, mint a pneumatikus szelepek.

Abszorbermentes pulzációcsökkentő

Szálmentes pulzációcsillapító

Hatékonyan, széles sávban és a lehető legalacsonyabb nyomásveszteséggel csillapítja az új fejlesztésű pulzációcsökkentő a nem kívánatos rezgéseket. A szálmentes konstrukció megakadályozza a sűrített levegő szennyeződését.

Megbízható olajtartály-légtelenítés

Megbízható olajtartály-légtelenítés

A hajtóműolajtartály légtelenítésénél található mikroszűrő megakadályozza, hogy a berendezés olajat tartalmazó levegőt szívjon be – ez a fontos részlet hozzájárul a sűrített levegő minőségének tartós fenntartásához.

Magas hatásfokú kondenzátum-leválasztó

Magas hatásfokú kondenzátum-leválasztó

Az új fejlesztésű kondenzátum-leválasztó az áramlástechnikailag optimalizált konstrukciójának köszönhetően megbízhatóan választja le a kondenzátumot a levegőhűtők után. Emellett minimális a nyomásvesztesége.

Opciók

Csavarozható géplábak

  • az alappal összecsavarozható géplábak

Hangtompító a szívónyílásokhoz

  • hangtompító kulissza a hőcserélők előtt

Hűtőlevegő szűrőpaplanok

  • hűtőlevegő szűrőpaplanok a kompresszor szívóoldalán
  • csökkenti a hőcserélő-felületek és a szívóoldali szűrők szennyeződését

Meleglevegő-csatlakozás

  • közvetlenül használt forró sűrített levegő pl. melegen regeneráló adszorpciós szárítóhoz vagy forró folyamatlevegőként.
  • Egyes modellek esetében a forró levegő kívánt hőmérséklete bizonyos mértékben szabályozható.
Műszaki adatok CSG-2 A

Alapkivitel

TípusCSG 55-2 A CSG 70-2 A CSG 90-2 A
Üzemi túlnyomás bar 8 4 6 8 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
Max. túlnyomás bar 8 4 6 8 4 6 8 10
Motor névleges teljesítménye kW 37 45 55
Méretek
Szé x Mé x Ma mm 		2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 71 71 72
Tömeg kg 2.270 2.310 2.375

TípusCSG 120-2 A CSG 130-2 A
Üzemi túlnyomás bar 6 8 10 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 12,92 12 10,43 12,88 12,85
Max. túlnyomás bar 6 8 10 8 10
Motor névleges teljesítménye kW 75 90
Méretek
Szé x Mé x Ma mm 		2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 73 74
Tömeg kg 2.515 2.640

T-kivitel

TípusCSG 55-2 T A CSG 70-2 T A CSG 90-2 T A
Üzemi túlnyomás bar 8 4 6 8 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
Max. túlnyomás bar 8 4 6 8 4 6 8 10
Motor névleges teljesítménye kW 37 45 55
Nyomás alatti harmatpont °C 3 3 3
HűtveszárítóABT 130 ABT 130 ABT 130
Méretek
Szé x Mé x Ma mm 		2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 71 71 72
Tömeg kg 2.520 2.560 2.625

TípusCSG 120-2 T A CSG 130-2 T A
Üzemi túlnyomás bar 8 10 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 12 10,43 12,88 12,85
Max. túlnyomás bar 8 10 8 10
Motor névleges teljesítménye kW 75 90
Nyomás alatti harmatpont °C 3 3
HűtveszárítóABT 130 ABT 130
Méretek
Szé x Mé x Ma mm 		2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 73 74
Tömeg kg 2.765 2.890

SFC-kivitel

TípusCSG 70-2 SFC A CSG 90-2 SFC A CSG 120-2 SFC A
Üzemi túlnyomás bar 4 6 8 4 6 8 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 2,77 - 8,8 3,12 - 7,71 3,47 - 6,62 3,32 - 10,73 3,23 - 9,58 3,47 - 8,32 3,94 - 13,5 4,51 - 12,41 5,08 - 11,3 4,81 - 10,1
Max. túlnyomás bar 9 6 9 8 10
Motor névleges teljesítménye kW 55 55 75
Méretek
Szé x Mé x Ma mm 		2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 71 72 73
Tömeg kg 2.360 2.360 2.400

TípusCSG 130-2 SFC A
Üzemi túlnyomás bar 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 4,23 - 13,52 4,64 - 13,41 5,05 - 13,3 5,47 - 12,7
Max. túlnyomás bar 10
Motor névleges teljesítménye kW 90
Méretek
Szé x Mé x Ma mm 		2.490 x 1.660 x 2.145
Sűrített levegő-csatlakozásDN65 PN16 DIN
Hangnyomásszint dB(A) 74
Tömeg kg 2.480

T-SFC kivitel

TípusCSG 70-2 T SFC A CSG 90-2 T SFC A CSG 120-2 T SFC A
Üzemi túlnyomás bar 4 6 8 4 6 8 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 2,77 - 8,8 3,12 - 7,71 3,47 - 6,62 3,32 - 10,73 3,23 - 9,58 3,47 - 8,32 5,08 - 11,3 4,81 - 10,1
Max. túlnyomás bar 9 6 9 8 10
Motor névleges teljesítménye kW 55 55 75
Nyomás alatti harmatpont °C 3 3 3
HűtveszárítóABT 130 ABT 130 ABT 130
Méretek
Szé x Mé x Ma mm 		2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 71 72 73
Tömeg kg 2.610 2.610 2.650

TípusCSG 130-2 T SFC A
Üzemi túlnyomás bar 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 5,05 - 13,3 5,47 - 12,7
Max. túlnyomás bar 10
Motor névleges teljesítménye kW 90
Nyomás alatti harmatpont °C 3
HűtveszárítóABT 130
Méretek
Szé x Mé x Ma mm 		2.840 x 1.660 x 2.145
Sűrített levegő-csatlakozásDN65 PN16 DIN
Hangnyomásszint dB(A) 74
Tömeg kg 2.730

RD-kivitel

TípusCSG 55-2 i.HOC A CSG 70-2 i.HOC A CSG 90-2 i.HOC A
Üzemi túlnyomás bar 8 6 8 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 5,4 7,77 6,65 9,62 8,8 7,67
Max. túlnyomás bar 8 6 8 6 8 10
Motor névleges teljesítménye kW 37 45 55
Nyomás alatti harmatpont °C -36 -28 -35 -25 -33 -36
Méretek
Szé x Mé x Ma mm 		3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 71 71 72
Tömeg kg 2.985 3.025 3.090

TípusCSG 120-2 i.HOC A CSG 130-2 i.HOC A
Üzemi túlnyomás bar 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 12,92 12 10,43 12,92 12,88 12,85
Max. túlnyomás bar 6 8 10 8 10
Motor névleges teljesítménye kW 75 90
Nyomás alatti harmatpont °C -20 -29 -34 -20 -28 -32
Méretek
Szé x Mé x Ma mm 		3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 73 74
Tömeg kg 3.230 3.355

RD-SFC-kivitel

TípusCSG 70-2 i.HOC SFC A CSG 90-2 i.HOC SFC A CSG 120-2 i.HOC SFC A
Üzemi túlnyomás bar 6 8 6 8 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 3,12 - 7,71 3,47 - 6,62 3,23 - 9,58 3,47 - 8,32 4,51 - 12,41 5,08 - 11,3 4,81 - 10,1
Max. túlnyomás bar 9 6 9 8 10
Motor névleges teljesítménye kW 55 55 75
Nyomás alatti harmatpont °C -31 -35 -25 -33 -21 -30 -34
Méretek
Szé x Mé x Ma mm 		3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Sűrített levegő-csatlakozásDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Hangnyomásszint dB(A) 71 72 73
Tömeg kg 3.080 3.080 3.120

TípusCSG 130-2 i.HOC SFC A
Üzemi túlnyomás bar 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 4,64 - 13,41 5,05 - 13,3 5,47 - 12,7
Max. túlnyomás bar 10
Motor névleges teljesítménye kW 90
Nyomás alatti harmatpont °C -23 -28 -32
Méretek
Szé x Mé x Ma mm 		3.140 x 1.660 x 2.145
Sűrített levegő-csatlakozásDN65 PN16 DIN
Hangnyomásszint dB(A) 74
Tömeg kg 3.200

Beépített hűtveszárító

TípusABT 130
Teljesítményfelvétel kW 1,38
Nyomás alatti harmatpont °C 3
HűtőközegR-513A
globális felmelegedési potenc.631
Hűtőközeg mennyiség kg 1,5
Hűtőközeg tömege CO2 egyenértékében t 0,9
Hermetikus hűtőkör-

Műszaki adatok DSG-2 A

Alapkivitel

TípusDSG 140-2 A DSG 180-2 A DSG 220-2 A
Üzemi túlnyomás bar 8 10 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Max. túlnyomás bar 8 10 4 6 8 10 4 6 8 10
Motor névleges teljesítménye kW 90 110 132
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 77 78 78
Tömeg kg 3.400 3.550 3.650

TípusDSG 260-2 A DSG 290-2 A
Üzemi túlnyomás bar 4 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 28,61 26,1 26 22,9 28,55 28,5 26
Max. túlnyomás bar 4 8 10 8 10
Motor névleges teljesítménye kW 160 200
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 79 81
Tömeg kg 3.800 4.000

SFC-kivitel

TípusDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Üzemi túlnyomás bar 4 6 8 10 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. túlnyomás bar 6 10 8,5 10 7 10
Motor névleges teljesítménye kW 110 132 160
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 79 79 80
Tömeg kg 4.150 4.250 4.400

TípusDSG 290-2 SFC A
Üzemi túlnyomás bar 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. túlnyomás bar 8,5 10
Motor névleges teljesítménye kW 200
Méretek
Szé x Mé x Ma mm 		3.435 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN
Hangnyomásszint dB(A) 82
Tömeg kg 4.600

RD-kivitel

TípusDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Üzemi túlnyomás bar 8 10 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Max. túlnyomás bar 8 10 6 8 10 6 8 10
Motor névleges teljesítménye kW 90 110 132
Nyomás alatti harmatpont °C -34 -36 -26 -33 -36 -26 -33 -35
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 77 78 78
Tömeg kg 4.500 4.650 4.750

TípusDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Üzemi túlnyomás bar 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 26,1 26 22,9 28,55 28,5 26
Max. túlnyomás bar 8 10 8 10
Motor névleges teljesítménye kW 160 200
Nyomás alatti harmatpont °C -25 -32 -34 -24 -31 -33
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 79 81
Tömeg kg 4.900 5.100

RD-SFC-kivitel

TípusDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Üzemi túlnyomás bar 6 8 10 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. túlnyomás bar 6 10 8,5 10 7 10
Motor névleges teljesítménye kW 110 132 160
Nyomás alatti harmatpont °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hangnyomásszint dB(A) 79 79 80
Tömeg kg 5.250 5.350 5.500

TípusDSG 290-2 i.HOC SFC A
Üzemi túlnyomás bar 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. túlnyomás bar 8,5 10
Motor névleges teljesítménye kW 200
Nyomás alatti harmatpont °C -24 -30 -33
Méretek
Szé x Mé x Ma mm 		4.270 x 1.750 x 2.385
Sűrített levegő-csatlakozásDN80 PN16 DIN
Hangnyomásszint dB(A) 82
Tömeg kg 5.700

Műszaki adatok FSG-2 A

Alapkivitel

TípusFSG 300-2 A FSG 350-2 A FSG 420-2 A
Üzemi túlnyomás bar 4 6 8 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Max. túlnyomás bar 4 8 4 6 8 10 4 6 8 10
Motor névleges teljesítménye kW 160 200 250
Méretek
Szé x Mé x Ma mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Sűrített levegő-csatlakozásDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Hangnyomásszint dB(A) 78 78 80
Tömeg kg 5.550 5.750 5.950

TípusFSG 450-2 A FSG 500-2 A
Üzemi túlnyomás bar 6 8 10 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 50,1 45,6 41,9 50 45,6
Max. túlnyomás bar 6 8 10 8 10
Motor névleges teljesítménye kW 315 315
Méretek
Szé x Mé x Ma mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Sűrített levegő-csatlakozásDN150 PN16 DIN DN150 PN16 DIN
Hangnyomásszint dB(A) 81 82
Tömeg kg 6.250 6.250

SFC-kivitel

TípusFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
Üzemi túlnyomás bar 4 6 8 10 4 6 8 10 4 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 12,95 - 45,84 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 15,48 - 50,77 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 15,48 - 50,77 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Max. túlnyomás bar 10 10 10
Motor névleges teljesítménye kW 250 315 355
Méretek
Szé x Mé x Ma mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Sűrített levegő-csatlakozásDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Hangnyomásszint dB(A) 81 83 84
Tömeg kg 6.550 7.000 7.600

RD-kivitel

TípusFSG 300-2 i.HOC A FSG 350-2 i.HOC A FSG 420-2 i.HOC A
Üzemi túlnyomás bar 6 8 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
Max. túlnyomás bar 8 6 8 10 6 8 10
Motor névleges teljesítménye kW 160 200 250
Nyomás alatti harmatpont °C -22 -31 -20 -29 -34 -19 -28 -32
Méretek
Szé x Mé x Ma mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Sűrített levegő-csatlakozásDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Hangnyomásszint dB(A) 78 78 80
Tömeg kg 6.750 6.950 7.150

TípusFSG 450-2 i.HOC A FSG 500-2 i.HOC A
Üzemi túlnyomás bar 8 10 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 45,6 41,9 50 45,6
Max. túlnyomás bar 8 10 8 10
Motor névleges teljesítménye kW 315 315
Nyomás alatti harmatpont °C -27 -31 -26 -30
Méretek
Szé x Mé x Ma mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Sűrített levegő-csatlakozásDN150 PN16 DIN DN150 PN16 DIN
Hangnyomásszint dB(A) 81 82
Tömeg kg 7.450 7.450

RD-SFC-kivitel

TípusFSG 420-2 i.HOC SFC A FSG 500-2 i.HOC SFC A FSG 520-2 i.HOC SFC A
Üzemi túlnyomás bar 6 8 10 6 8 10 6 8 10
Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Max. túlnyomás bar 10 10 10
Motor névleges teljesítménye kW 250 315 355
Nyomás alatti harmatpont °C -22 -28 -32 -18 -26 -31 -21 -26 -29
Méretek
Szé x Mé x Ma mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Sűrített levegő-csatlakozásDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Hangnyomásszint dB(A) 81 83 84
Tömeg kg 7.750 8.200 8.800

Oldal nyomtatása
