Membránszárítók


Innovatív kompakt kialakítású szárítók a még nagyobb hatékonyság és biztonság érdekében

A hatékony szárítást biztosító és hosszú élettartamú, speciálisan a sűrített levegő alkalmazásokhoz kifejlesztett „Flow”-koncepció ugyanúgy jellemzi a KAESER membránmodult (KMM), mint az új sűrű tekercselésű Helix üreges membránszálak.

A KMM szárítókkal még a legszűkebb helyen sem jelentenek gondot a mínusz tartományban levő nyomás alatti harmatpontok! Az erősségük akkor is megmutatkozik, amikor nem áll rendelkezésre energiaforrás, vagy a végpontokon felállított szárítóként használják őket fagyveszélyes területeken.

  • 0,04 és 3,97 m³/perc közötti térfogatáram
  • +10 °C és −40 °C közötti nyomás alatti harmatpont (a belépési állapothoz képest akár 90 °C-kal csökkent érték)
  • Opcionális kivitelek energiatakarékos öblítőlevegő-leállítószeleppel

Előnyök

  • Átgondolt membránszerkezet:
    A különösen finom Kaeser membránszálak Helix-elrendezése nagy leválasztófelületet eredményez minimális helyigény mellett. A vízmolekulák hatékony befelé történő elvezetésével a külső membránpórusok folyamatosan felvevőképesek maradnak („Flow”-koncepció).
  • A lehető legnagyobb üzembiztonság:
    A KMM szárítók minden fontos alkatrésze egy robusztus házban foglal helyet. A KAESER mikroszűrők megbízhatóan védik a membránmodulokat a szennyeződések, aeroszolok és az olaj káros behatolásától.
  • Igen nagy hatékonyság:
    A levegőveszteségeket a meghatározott nyílás-keresztmetszettel rendelkező öblítőlevegő-fúvóka minimálisra csökkenti. Állásidőkben az öblítőlevegő-leállítószelep (opcionális) jelentőségen növeli a szárító gazdaságosságát.

Az ideális kiegészítés: DHS nyomástartó rendszerek
Nyomástartórendszer a Kaeser Kompressoren cégtől.

Az egyenletes, pulzációszegény levegőáramlás létfontosságú az előkészítő rendszer számára – a kompresszor ismételt bekapcsolásánál is, illetve elsősorban annál.



Termékrészletek

Átgondolt membránszerkezet

Rendkívüli finomságú membránszálak

KMM membránszárító – Rendkívül finom membránszálak

A hagyományos kivitelű membránszálas szárítókkal összehasonlítva, a KAESER membránmodulja jóval finomabb és sokkal több szálat tartalmaz. Ennek megfelelően a felület lényegesen nagyobb. Ennek köszönhető a hagyományos kivitelekénél nagyobb szárítási teljesítmény. Ezen túlmenően a membránszálak nagyfokú mechanikai stabilitásukkal tűnnek ki.

„Flow”-koncepció

KMM membránszárító – „Flow” koncepció

Az üreges membránszál egy rendkívül porózus támasztórétegből és egy belül elhelyezkedő vízáteresztő elválasztórétegből áll. Amikor nedves levegő áramlik a szálba, a benne található víz az öblítőlevegő és a nedves sűrített levegő között meglévő magas parciális nyomáskülönbség következtében az elválasztórétegen keresztül elpárolog. Ezen a módon a támasztóréteg pórusai mindig áteresztőek maradnak.

Hatékony szárítás

KMM membránszárító – hatékony szárítás

A membránszálaknak a szárítómodul belső csatornája körül spirálformában történő Helix-elrendezése azonos szárítóteljesítmény mellett kisebb hosszúságot tesz lehetővé. Ennek megfelelően térfogat-egységenként több aktív membránfelület áll a rendelkezésre. Emellett a Helix-spirál biztosítja a szálak körüli egyenletes levegőeloszlást és elősegíti a víz szállítását.

Kivitelek és opciók

Öblítőlevegőleállító-szeleppel rendelkező KMM a még nagyobb energiamegtakarítás érdekében

  • KMM membránmodul „Flow”-koncepcióval és Helix-tekercseléssel
  • Mágneses elővezérlő szelep: 230 V, 50 Hz, 240 V, 60 Hz, áram nélkül nyitva
  • üzemkész beállítással, előreszerelten
  • kilépőoldali hangtompítóval

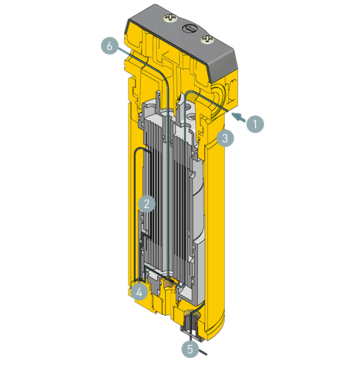

A membránszárító modul működése
A membránszárító modul működése
  1. Sűrített levegő belépés
  2. Membránszálmodul
  3. Külső ház
  4. Öblítőlevegő-fúvóka
  5. Öblítőlevegő kilépés
  6. Sűrített levegő kilépés

A nedves sűrített levegő beáramlik a házba. A membránmodulban eléri a membránszálakat. A szárított sűrített levegő egy kis része, mint öblítőlevegő a membránszálak körül felfelé áramlik és nyomása eközben az atmoszférikus szintre csökken. Az ennek következtében létrejövő térfogat-növekedés megnöveli a levegő vízgőzfelvevő képességét. Az egymással szemben áramló öblítőlevegő és szárítandó levegő eltérő nedvességtartalma, valamint a csak a vízgőz számára jól átjárható membránok szinte majdnem teljesen csak a vízmolekuláknak teszik lehetővé a membránszál falán keresztül történő átdiffundálást. Mind a száraz sűrített levegő, mind az öblítőlevegő külön-külön kilépő nyíláson távozik.

Műszaki adatok

A műszaki adatok az alábbi prospektusban olvashatók:
