Ciklonleválasztók

Karbantartásmentes forgószelek

A KAESER KC-ciklonleválasztók a kondenzátumot a kompresszor sűrített levegő kimenetén távolítják el. Elengedhetetlenek az utánkapcsolt szárítók és szűrők zavartalan és energiahatékony működéséhez. A KC-ciklonleválasztók szériafelszerelésként a takarékos és különösen megbízható ECO-DRAIN 31 kondenzátum-leeresztővel felszereltek – természetesen teszt gombbal és riasztóérintkezővel. Emellett egyszerűen kombinálhatók a KAESER FILTER-ekkel, és opcionális fali tartókkal a falra rögzíthetők. Ez különösen egyszerűvé teszi a beszerelésüket.

  • Leválasztási fok akár 99% 0,9 és 14,2 m³/perc között térfogatáramnál
  • Akár 16 bar nyomásra tervezve
  • ECO–DRAIN 31 elektronikus kondenzátum-leeresztővel
  • Opcionálisan fali tartóval

Igény szerint kaphatók akár 88,5 m³/perc térfogatáramig, speciális változatok szilikonmentes kivitelben és 45 bar üzemi nyomásra tervezett modellek.

Előnyök

  • Folyamatos hatékonyság:
    A Kaeser a legmodernebb áramlási szimulációk segítségével optimalizálta a ciklonleválasztóban zajló légáramlást, amelynek mérése az ISO 12500-4 szabvány szerint történik. Az eredmény egy karbantartásmentes perdítőbetét széles teljesítménytartományban stabilan akár 99%-os hatásfokkal, kevesebb, mint 0,1 bar nyomásveszteség mellett.
  • Robusztus és értékálló:
    A járulékos passziválóréteggel ellátott, tengervízálló alumíniumból készült háznak köszönhetően a ciklonleválasztó nagyon hosszú élettartammal rendelkezik. A ház sűrített levegő csatlakozásai variálhatóan választhatók és ily módon optimálisan illeszkednek a KAESER csavarkompresszorokhoz.
  • Karbantartást nem igényel:
    A KAESER KC-ciklonleválasztói nem igényelnek karbantartást. Az ECO-DRAIN kondenzátum-leeresztő a különösen hatékony karbantartás érdekében szervizegységgel felszerelt.

Az ideális kiegészítő: AQUAMAT olaj-víz szétválasztó
AQUAMAT kondenzátum-előkészítő rendszer

Tipp: A kondenzátumot a csatornába való bevezetést megelőzően készítse elő kedvező áron és az előírásoknak megfelelően az AQUAMAT olaj-víz szétválasztó segítségével.



Termékrészletek

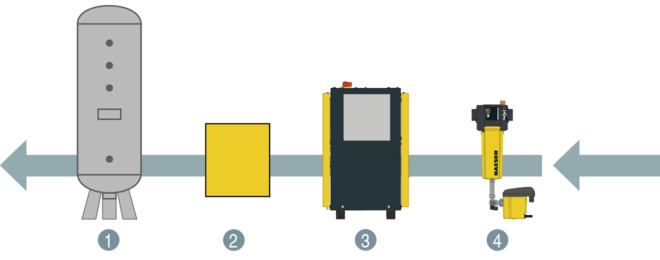

Szemléltető jellegű bekötés a sűrített levegő állomásba
Ciklonleválasztó – telepítési példa
  1. Sűrített levegő tartályok
  2. választás szerint szűrés
  1. Hűtveszárítók
  2. Ciklonleválasztók
Műszaki adatok

Alapkivitel

TípusF9KC F26KC F46KC
Térfogatáram m³/perc 0,9 2,6 4,6
Nyomáskülönbség új állapotban bar < 0,1 < 0,1 < 0,1
Leválasztási fok 20 - 100% térfogatáramnál % 97 - 99 97 - 99 97 - 99
Üzemi túlnyomás bar 2 - 16 2 - 16 2 - 16
Környezeti hőmérséklet °C 3 - 50 3 - 50 3 - 50
Belépő hőmérséklet °C 3 - 66 3 - 66 3 - 66
Sűrített levegő-csatlakozásG ⅜, G ½, G ¾ G ¾, G 1 G 1¼, G 1½, G 2
Tömeg kg 4,1 4 7,8
Méretek Szé x Mé x Ma mm 256 x 223 x 477 256 x 223 x 527 292 x 250 x 549

TípusF83KC F142KC
Térfogatáram m³/perc 8,3 14,2
Nyomáskülönbség új állapotban bar < 0,1 < 0,1
Leválasztási fok 20 - 100% térfogatáramnál % 97 - 99 97 - 99
Üzemi túlnyomás bar 2 - 16 2 - 16
Környezeti hőmérséklet °C 3 - 50 3 - 50
Belépő hőmérséklet °C 3 - 66 3 - 66
Sűrített levegő-csatlakozásG 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Tömeg kg 8,5 8,5
Méretek Szé x Mé x Ma mm 292 x 250 x 634 292 x 250 x 634
