Fúvóblokkjaink: az OMEGA sorozat


Robusztus típusok – mindenfajta felhasználásra kaphatók

Különálló fúvóblokkjaink esetében Öné a választás. Az OMEGA sorozat csekély pulzációjú, háromszárnyú rotorjaival különböző forgódugattyús fúvókat kínál Önnek telepített vagy mobil használathoz. A legmodernebb, klimatizált CNC-megmunkáló központokban készülnek és maximális terhelés mellett nagy pontosságú teszteket végeznek rajtuk.

  • Forgódugattyús fúvó a sokoldalú használat érdekében – telepített és mobil használat, túlnyomásos és vákuum üzemelés – levegő vagy nitrogén szállításához (OMEGA P és PN)
  • Króm-nikkel ötvözetű fő alkotóegységekkel rendelkező fúvó vákuumlepárlás / folyamatvíz-újrahasznosítás területen (OMEGA B)
  • Vákuum-fúvók előbeáramlás-hűtéssel a még nagyobb teljesítményért – különösen a váltott túlnyomásos és vákuum üzemeléshez silós és szivattyús járműveken (OMEGA PV)
  • Forgódugattyús vákuumszivattyúk a finomvákuum előállításához (OMEGA WVC) előpumpával összekötve

Előnyök

  • Átlagon felüli élettartam:
    A hengergörgős csapágyak a rotorokra ható gázerők 100 %-át felveszik. A fúvóba beépített csapágyak élettartama akár 100 000 üzemórára növekszik.
  • Magas szállítási fok = Nagyfokú hatékonyság:
    A rendkívül precíz gyártás révén a legkisebb hézagméreteket érjük el a rotor és a ház között. Így kevesebb térfogatáram megy kárba a hézagveszteségek miatt.

Az alacsony életciklus-költségeknek köszönhetően nyereséges
Életciklus költségek

Egységes megoldási terveink az optimális megtérülés érdekében: Maximális energiahatékonyság, a legmagasabb sűrített levegő rendelkezésre állás és az egész világra kiterjedő szerviz- és tanácsadó hálózat gyors reagálási idővel.



Termékrészletek

OMEGA P forgódugattyús fúvó
Forgódugattyús fúvóberendezések OMEGA Profillal

Felhasználási terület

Akár telepített, akár mobil, akár túlnyomásos, akár vákuumos üzemeltetésről van szó – forgódugattyús fúvóink számos alkalmazási területen kiemelkedően teljesítenek. Példa:

  • vízgazdálkodásban (pl. tisztítómedencék szellőztetésénél)
  • fúvólevegő-előállítás (szárítás, hűtés, szétválasztás...)
  • égőlevegő-ellátás
  • porok és granulátumok pneumatikus szállításához

Forgódugattyús fúvó nitrogénszállításhoz: OMEGA PN típus
OMEGA P forgódugattyús fúvó

Felhasználási terület
Bizonyos ömlesztett árukat zárt rendszerben, nitrogénatmoszférában kell szállítani.
Az összes rendszerösszetevő esetében a szivárgásokat – a forgódugattyús fúvóét is ideértve – minimálisra kell csökkenteni.
A kifejezetten erre az alkalmazási területre kifejlesztett PN típusú fúvók a hajtótengely-átvezetés három különböző tömítésével kaphatók – csúszógyűrűs tömítéssel (lásd az ábrát) ráadásul kopásállók.

Vákuumfúvó előbeáramlás-hűtéssel: OMEGA PV típus
OMEGA PV vákuumfúvó – szippantós kocsi

Felhasználási terület

  • Használat durva vákuum területen max. 100 mbar (abszolút nyomás) ill. 900 mbar nyomáskülönbséggel
  • Vákuum–szívóteljesítmény: max. 120 m³/perc
Felhasználási példák
  • mobil használat, pl. szivattyús és silós szállítójárművekben

OMEGA PV vákuumfúvó – működési mód

Működési elv
Ha a vákuum (sárga) a rotor és a ház közé szorul, a rotorok további forgásakor az úgynevezett előbeáramlócsatornákon keresztül környezeti levegő (kék) nyomul be a fúvóblokkba.
A vákuumból és a környezetből származó térfogatáramok keverednek egymással, és a létrejövő sűrítési hő egy sokszorosan nagyobb zárt levegőtömegre oszlik el.
Így érhetők el ugyanazok a sűrítési véghőfokok, mint a normál fúvóblokkoknál.

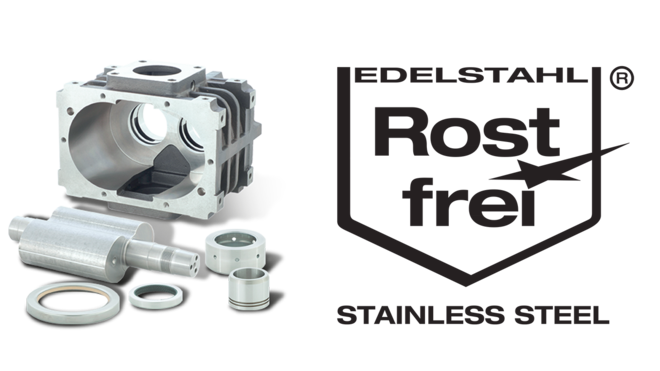

Párasűrítő fúvók: OMEGA B típus
Párasűrítő fúvók: OMEGA B típus

Felhasználási terület

  • kifejezetten a vákuumüzemben történő vízgőzsűrítésre fejlesztették ki – vízbefecskendezéses hűtéssel összekapcsolva

Felszereltség

  • a rotorok és a blokkházak rozsdamentes acélöntvényből, illetve króm-nikkel ötvözetű vasöntvényanyagból vannak
  • a forgó átvezetések különböző speciális, belső tömítései (korrózióálló és enyhe kopású)
  • a hajtótengely forgóátvezetéseinek különböző, speciális tömítése, a környezeti feltételeknek megfelelően
  • függőleges szállítási irány fentről lefelé (különböző beépítési helyzetekhez igazítható)

Forgódugattyús vákuumszivattyú: WVC típus
WVC forgódugattyús vákuumszivattyú

Felhasználási terület

  • a finomvákuum-létrehozás területén alkalmazható
  • Névleges szívóteljesítmény: max. 6800 m³/óra
  • szárazon sűrítés
  • szivattyúállványokon való használathoz, a szívóteljesítmény és a vákuum növeléséhez használt előszivattyúkkal összekapcsolva
Lerövidített szivattyúzási idő frekvenciaváltó révén.
Az opcionálisan beszerezhető frekvenciaváltón keresztül a forgódugattyús vákuumszivattyú és az előszivattyú már légköri nyomásnál egyidejűleg bekapcsolható.

OMEGA P forgódugattyús fúvó – működési mód
OMEGA P forgódugattyús fúvó – működési mód
  1. Beszívás
  2. Szállítás a nyomásoldalhoz
  1. Nyomáskiegyenlítés
  2. Kiszorítás

A forgódugattyúk forgása a levegőt a szívóoldalon a rotor és a ház közé zárja. Az előrehaladó forgás révén a rotorcsúcs eléri egy, a házon lévő excentrikus furat elejét. Ez az „előbeáramlócsatorna“ a bezárt szívóoldali levegő és a nyomásoldalról beáramló levegő közötti fokozatos nyomáskiegyenlítést szolgálja. Kétszárnyú fúvóknál ezzel szemben a levegő hirtelen lép be a nyomásoldalról a szállítókamrába. Ezért a háromszárnyú berendezések a kétszárnyú fúvókhoz képest kevesebb pulzációt eredményeznek. Végül a levegő a csatlakozó csővezetékben uralkodó ellenállások felé nyomul.
