Olaj-víz szétválasztó - AQUAMAT


Intelligens kondenzátum-előkészítés – biztonságos.  Tiszta. Moduláris.

A sűrített levegő előállítása során jelentős mennyiségű, olajat tartalmazó kondenzátum keletkezik. Az olaj-víz szétválasztók adszorbeálják az olajat, és így csatornahálózatba bevezethető víz távozik.

Az AQUAMAT i.CF berendezés segítségével a KAESER cég újradefiniálja a kondenzátumkezelést. A 10,3 és 92,6 m³/perc közötti térfogatáramú kompresszorokhoz elérhető olaj-víz szétválasztót most első alkalommal szerelik fel AQUAMAT CONTROL vezérlőegységgel. Ez az egység átveszi az aktív folyamatvezérlést, ráadásul tervezhetővé és tisztává teszi a karbantartási munkákat.

A szűrőanyag az ergonomikus patronoknak köszönhetően szennyeződések és a kondenzátummal történő közvetlen érintkezés nélkül cserélhető – ez védi a környezetet és a szervizszemélyzetet. A moduláris felépítésmódnak köszönhetően a modellek kapacitása utólag beállítható.

A praktikus Aquamat CF 3 és 6 modellek kis mennyiségű kondenzátum feldolgozására is rendelkezésre állnak.

Előnyök

  • biztonságos
    Az AQUAMAT CONTROL vezérlőegység átveszi az aktív folyamatvezérlést: Lehetővé teszi a szűrőanyag optimális felhasználását, a terheléstől függően meghatározza a maradék kapacitást, tervezhetővé teszi a karbantartást, egy gombnyomással dehidratál, és így biztosítja a fenntartható kondenzátum-kezelést – természetesen hálózatkompatibilis és a berlini Építéstechnológiai Intézet (DIBt) által tesztelt.
  • Tisztítás
    A patron a teljes olajmennyiséget képes tárolni, és ergonomikus fogantyúval rendelkezik. Emellett a gyors karbantartást a gyűjtőn található bajonettzár és a patron alján található cseppzáró szelep biztosítja. Ez megvédi a szervizszemélyzetet és a környezetet a szennyeződésektől. Ezenkívül a víztelenített patron súlya 25 kg alatt marad.
  • moduláris
    Egy patron méret minden típushoz. Praktikus átalakítókészletek a későbbi kapacitásbővítéshez.
Fókuszban a rendszer gazdaságossága

A normál kondenzátum-ártalmatlanítási költségek mintegy 90%-ának megtakarításával az AQUAMAT nem egyszerűen rövid idő alatt megtérül, de jelentősen hozzájárul a teljes berendezés hosszú távú költségmérlegéhez is; egy szempont, amely központi szerepet tölt be a KAESER vállalatnál.



Termékrészletek

Funkció - aktív kondenzátum leválasztás

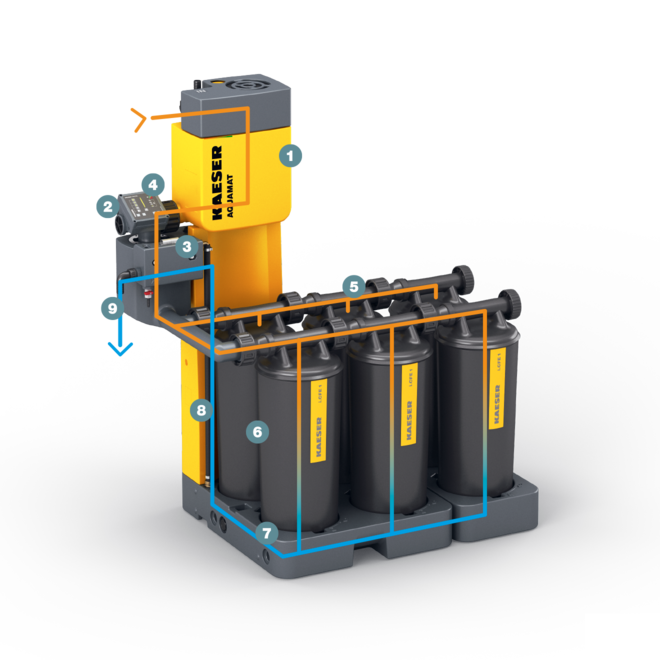

AQUAMAT kondenzátum-előkészítő rendszer – Felépítés
  1. Nyomásmentesítő kamra
  2. Dugattyúszelep
  3. Mérőkamra
  4. AQUAMAT CONTROL
  5. Elosztó (csővezeték)
  1. Patronok
  2. Gyűjtőedény a lefolyó vízhez
  3. Felszállócsatorna
  4. Kimeneti nyílás a lefolyó vízhez

Az olajat tartalmazó kondenzátum az AQUAMAT i.CF nyomásmentesítő kamrájába (1) áramlik, ahol a nyomás légköri nyomásra csökken, majd a dugattyúszelepen (2) keresztül a mérőkamrába (3) áramlik.

Az AQUAMAT CONTROL vezérlőegység (4) folyamatosan felügyeli a töltöttségi szintet. A maximális érték elérésekor a kondenzátumadagolás a dugattyúszelep (2) lezárásával megszakad. Ez nyomás alá helyezhető kondenzátum-térfogatáramot hoz létre.

Az AQUAMAT CONTROL vezérlőegység (4) a bezárt kondenzátumot kíméletes nyomáslökésekkel átnyomja a patronokon (6) az elosztókon (5) keresztül. A patronok aktív szenet nem tartalmazó szűrőanyaga elnyeli a kondenzátumban lévő olajat.

A megtisztított lefolyó víz a patron alján a gyűjtőedénybe (7), onnan pedig egy emelőcsatorna (8) segítségével az olaj-víz szétválasztó kimenetéhez (9) folyik.

Ha az AQUAMAT CONTROL a mérőkamra minimális töltési szintjét észleli, a pulzálás leáll, a dugattyúszelep kinyílik, és a kondenzátumadagolás helyreáll.

Hiba (pl. áramkimaradás) esetén az AQUAMAT i.CF hagyományos gravitációs szétválasztóként működik tovább.

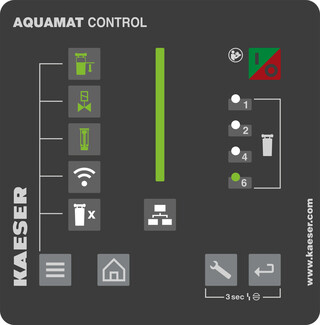

Biztonságos – AQUAMAT VEZÉRLÉS

Az aktív szétválasztás szíve

Az AQUAMAT VEZÉRLÉS az olaj-víz szétválasztó vezérlése.

Folyamatosan felügyelt folyamat

Az AQUAMAT CONTROL felügyeli a kondenzátum szintjét, így a meghatározott paramétereknek megfelelő és problémamentes kondenzátumáramlást biztosít. A vezérlőrendszer rögzíti a folyamatparamétereket, és jelzi a működési hibákat.

A patronok hátralévő élettartama

Az AQUAMAT CONTROL vezérlőegység az érzékelő és a folyamatadatok alapján, a terhelés függvényében határozza meg a patronok hátralévő élettartamát, Ez megkönnyíti a karbantartás tervezését.

Automatikus víztelenítés

Az AQUAMAT CONTROL egyetlen gombnyomással vízteleníti a patronokat, így az egyes patronok tömege 25 kg alatt marad, ami tiszta és ergonomikus cserét tesz lehetővé – ráadásul az ártalmatlanítási költségeket is csökkenti.

Hálózati csatlakozás

Az AQUAMAT CONTROL vezérlőegység Modbus TCP (Ethernet) segítségével teszi hozzáférhetővé a folyamatadatokat és üzeneteket. Ez lehetővé teszi a magasabb szintű vezérlők, például a SIGMA AIR MANAGER 4.0 által biztosított folyamatvezérlést.

Helyi WLAN

Az AQUAMAT CONTROL helyi WLAN-hozzáférést biztosít, és a szervizszemélyzet számára mobil végeszközökön keresztül információt nyújt a rendszer konfigurációjáról, a folyamatadatokról és hibaüzenetekről még hálózati kapcsolat nélkül is.

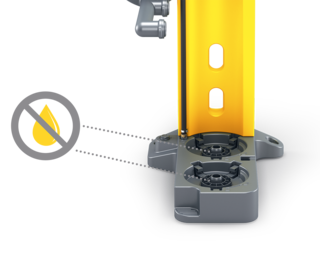

Tiszta - minden területen
A mellékelt univerzális dugó további biztonságot nyújt.

Olajmennyiség bezárva

A szűrőanyag nagyvonalú méretezése és optimalizált kihasználása miatt a teljes olajmennyiség tartósan megköthető a patronban. A szervizszemélyzettel való érintkezés és a környezet szennyezése megbízható módon megelőzhető.

Víztelenítés egyetlen gombnyomással

Az aktív szétválasztásnak köszönhetően a patronok víztelenítése enyhe nyomásimpulzusokkal történik. A szűrőanyag cseréjekor nincs szükség hosszadalmas és szennyeződésekkel járó csepegtetésre. Szabályozott víztelenítés nyomán a teljesen telített patron tömege kevesebb, mint 25 kg.

A patronban lévő szelep megakadályozza a folyadékok kifolyását.

Bajonettzár és cseppzáró szelep

A praktikus bajonettzárnak köszönhetően a patron cseréje egyszerű és tiszta. A patronban lévő szelep megakadályozza a folyadékok kifolyását. A mellékelt záródugók további biztonságot nyújtanak a folyadékok szivárgásának megakadályozása érdekében.

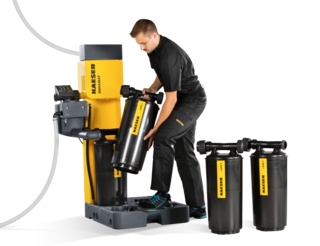

Ergonomikus fogantyú

A patron bemeneti csöve kialakításánál fogva csúszásmentes és stabil fogantyúként is szolgál. A patron szállítása és összeszerelése rendkívül ergonomikus. A patron ergonomikus fogantyújánál fogva 45°-ban elforgatva kiemelhető a bajonettzárból. Teljes telítettség esetén a tömege legfeljebb 25 kg.

Moduláris – az AQUAMAT i.CF könnyen bővíthető
Praktikus átalakítókészletek a későbbi kapacitásbővítéshez.

A hagyományos olaj-víz leválasztókat bizonyos mennyiségű kondenzátumra tervezték. Ha ezt a kapacitást például a sűrített levegő iránti igény növelésével túllépték, egy további eszközt kellett felszerelni. Moduláris felépítésének köszönhetően az AQUAMAT i.CF könnyen alkalmazható, és a konverziós készletekkel könnyen hozzáigazítható a magasabb és a csökkentett követelményekhez egyaránt.

Fenntartható – vezérlés a fenntartható környezetvédelem érdekében
Az AQUAMAT VEZÉRLŐRENDSZER korszerű környezetvédelmet biztosít.

A nem ellenőrzött vagy nem megfelelően karbantartott olaj-víz szétválasztók olajtartalmú kondenzátumokkal és szennyvízzel szennyezhetik a környezetet.

Az AQUAMAT VEZÉRLÉSSEL ellátott intelligens AQUAMAT i.CF olaj-víz szétválasztók korszerű környezetvédelmet biztosítanak:

  • A higiénikus szűrőbetét koncepció az alján található automatikus vízelvezető és cseppzáró szeleppel megbízhatóan körülzárja a teljes olajmennyiséget.
  • Az aktív szétválasztási folyamat véd a visszatorlódás és így a kondenzátum túlfolyása ellen.
  • Az AQUAMAT CONTROL vezérlőegység folyamatosan kijelzi a patronok fennmaradó kapacitását, ezáltal biztosítja az átláthatóságot és a kiszámíthatóságot a karbantartás során.
