Középméretű csavarkompresszorok 18-től 110 kW-ig.


Energiahatékony csavarkompresszorok - a legapróbb részletekig

A csavarkompresszorok által történő sűrített levegő ellátás, az Ön gyártási folyamatának a középpontjában. Az ASD, BSD, CSD és CSD(X) sorozataink gondoskodnak a folyamataihoz szükséges sűrített levegő megbízható előállításáról eddig még sosem tapasztalt hatékonyság mellett.

A berendezések tökéletes csapatjátékosok és a SIGMA AIR MANAGER 4.0 által könnyedén csatlakoztathatóak a meglévő vezérléstechnikához. Azért, hogy annyi sűrített levegőt kapjon, amennyire igazán szüksége van, a kompresszoraink különböző kivitelben érhetők el.

  • Alapmodell
  • magas minőségű sűrített levegőt biztosító hűtveszárítóval: T modell
  • széles szabályozási tartományon belül kivételesen gazdaságos üzemet biztosító fordulatszám-szabályozott hajtással: SFC modell
  • Szinkron-reluktanciamotorral: Az összevethető aszinkronrendszereknél különösen részterhelés tartományban jóval magasabb hatásfok sokkal nagyobb energiamegtakarítást tesz lehetővé.
  • Átfogó megoldás beépített hűtveszárítóval és fordulatszám-szabályozott hajtással: T SFC modell
Szakértőink segítenek Önnek egy megfelelő modell kiválasztásában.

Előnyök

  • Energiamegtakarítás:
    A fix fordulatszámú és aszinkronmotorral felszerelt berendezések az IE4 energiahatékonysági osztályba vannak besorolva. A frekvenciaszabályozott csavarkompresszorainkba az IE5 osztályba sorolt motorokat építetünk be, elérvén ezzel az IES2 rendszerhatékonysági fokot.
  • Hosszabb élettartam:
    Az ASD, BSD, CSD és CSD(X) széria modelljeiben a folyadék-hőmérséklet dinamikus beállításáról elektronikus hőmérséklet-szabályzás gondoskodik. Így amellett, hogy a kondenzátumképződés és az abból eredő nedvesség okozta károk biztonsággal elkerülhetővé válnak, az áramfogyasztás is csökken.
  • Hővisszanyerés:
    A csavarkompresszoraink a betáplált elektromos hajtásenergiát 100%-ban hőenergiává alakítják át. Ebből 96% áll rendelkezésre (9}a hővisszanyerés(10} számára. Használja ki ezt a lehetőséget!heat recovery - general content

CSD(X) – Teljesítmény a hatékonyság tükrében

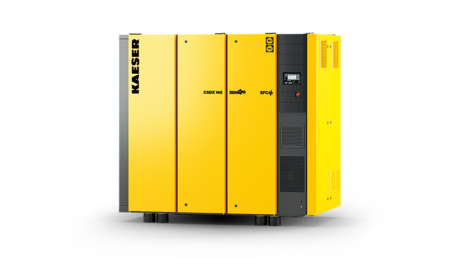

CSDX csavarkompresszor a KAESER Kompressoren-tól.

A CSD(X) sorozat olajbefecskendezéses csavarkompresszorainak új generációja pontosabb és hatékonyabb telejsítményt nyújt az alkalmazásban. Mindez a beépített gépegységeknek köszönhető. Ez teszi lehetővé a blokkfordulatszám legoptimálisabb energetikai beállítását a mindenkori üzemeltetési ponton. A beépített elektronikus hőmérsékletszabályzás (ETM), az újonnan tervezett szívószelep és a nagyobb szűrő összjátéka gondoskodik a csavarkompresszor fokozott hatékonyságáról. További energiamegtakarításról és egy kisebb karbony lábnyomról a frekvenciaszabályozott ventilátor gondoskodik. Ez csak annyi hűtőlevegőt szállít, amennyire ténylegesen szükség van.

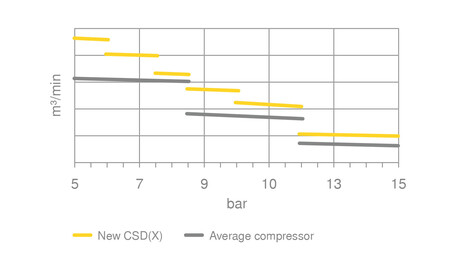

A CSD(X) hat új nyomásváltozata.
A hat nyomásváltozat jelentősen növeli a térfogatáramot és ami a legfontosabb, hogy mindez lehetővé teszi , hogy a kompresszor működését pontosan az Ön sűrített levegő igényéhez szabjuk.

A még nagyobb energiahatékonyság elérése érdekében a KAESER állandóan a lehető legnagyobb hatékonyságú meghajtásra törekszik. A fix fordulatszámú berendezések a lehető legjobb IE4 energiahatékonysági osztályba sorolt aszinkronmotorokkal vannak felszerelve. A fordulatszámszabályozott berendezések (SFC) az IE5 osztályba sorolt motorokkal rendelkeznek és így megfelelnek az IES2 rendszerhatékonysági foknak elérvén ezzel az IEC 61800-9 szabvány szerinti legmagasabb hatékonysági szintet.



Részletes információk csavarkompresszorainkról 110 kW teljesítményig

A kondenzátum képződés elkerülése

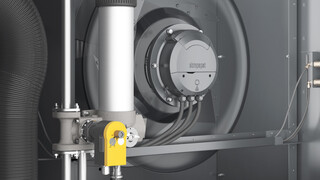

Elektronikus hőmérsékletszabályzás a kondenzátum képződés megelőzése érdekében.

Az elektronikus hőmérsékletszabályzás (ETM) lehetővé teszi, hogy a SIGMA CONTROL 2 kompresszorvezérlés biztosan megakadályozza a kondenzátum képződést. A CSD(X) sorozatnál a SIGMA CONTROL 2,  a ventilátoregység frekvenciaszabályozása által, a környezeti feltételekhez igazítja a hűtőlevegő szállítást. Így alacsonyabb hőmérséklet vagy részterheléses üzemmód esetén is, csökkenteni lehet a ventilátor fordulatszámát és ezáltal egyértelműen csökken az energiafelhasználás is.

Hatékony és biztonságos üzemeltetés
SIGMA CONTROL 2 kompresszorvezérlés

A beépített SIGMA CONTROL 2 vezérlés koordinálja a sűrített levegő előállítást, felel a berendezés hatékony és biztonságos működéséért és garantálja az összekapcsolt rendszerek összjátékát. A vezérlés felügyeli és kiértékeli a berendezés minden lényeges alkotóelemét, és az üzemelési állapotokat is. Az üzemeltető részére minden lehetőség adott, hogy a berendezéseket egy vezérléstechnikai rendszerhez (SCADA) csatlakoztassa.

Fő vezérlőelvünk az energiahatékonyság
Takarítson meg pénzt a KAESER életciklus-menedzsmenttel

Egy kompresszor beszerzési és szervizköltségei csak kis hányadát képviselik a teljes életciklusköltségnek. Az összes ráfordítás nagy részét az energiaköltség teszi ki. A sűrített levegős rendszerek gyártójaként tökéletesen az Ön igényeire szabott egyéni megoldásokat kínálunk Önnek, ahol a végeredmény egy energiahatékony kompresszorállomás megbízható szervizszolgáltatással párosítva. A kompresszorállomásának teljes életartama alatt partnerként állunk a rendekezésére.

Magas szintű sűrített levegő minőség alacsony energiaigény mellett

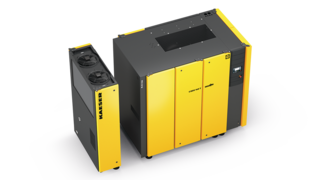

CSDX csavarkompresszor beépített szárítóval.

Szeretné megóvini a sűrített levegő hálózatát a kábelek korróziójától, a termeléskiesésektől vagy a termékek károsodásától? Akkor az ASD, BSD, CSD és CSD(X) sorozat csavarkompresszoraihoz egy beépített hűtveszárító a helyes megoldás.

A hűtveszárító robusztus és kompakt kivitelezése lehetővé teszi, hogy kevesebb hűtöközeg felhasználásával működjön, csökkentve ezzel a CO2 kibocsátást is. A szárító energiamegtakarítási szabályozása csak akkor hozza működésbe a gépet, ha sűrített levegő áramlik át a berendezésen. Ez gondoskodik az alkalmazás szerinti sűrített levegő minőségről, a lehető legnagyobb gazdaságosság mellett.

Műszaki adatok ASD

Alapkivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

T-kivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Hűtveszárító Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

SFC-kivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

T-SFC kivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Hűtveszárító Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Beépített hűtveszárító

Típus Teljesítményfelvétel kW Nyomás alatti harmatpont °C Hűtőközeg globális felmelegedési potenc. Hűtőközeg mennyiség kg Hűtőközeg tömege CO2 egyenértékében t Hermetikus hűtőkör
ABT 60 0,8 3 R-513A 631 0,75 0,5 -

Műszaki adatok BSD

Alapkivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

T-kivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Hűtveszárító Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

SFC-kivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

T-SFC kivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Hűtveszárító Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Beépített hűtveszárító

Típus Teljesítményfelvétel kW Nyomás alatti harmatpont °C Hűtőközeg globális felmelegedési potenc. Hűtőközeg mennyiség kg Hűtőközeg tömege CO2 egyenértékében t Hermetikus hűtőkör
ABT 83 0,9 3 R-513A 631 1,2 0,8 -

Műszaki adatok CSD

Alapkivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

T-kivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Hűtveszárító Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

SFC-kivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

T-SFC kivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Hűtveszárító Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Beépített hűtveszárító

Típus Teljesítményfelvétel kW Nyomás alatti harmatpont °C Hűtőközeg globális felmelegedési potenc. Hűtőközeg mennyiség kg Hűtőközeg tömege CO2 egyenértékében t Hermetikus hűtőkör
ABT 105 0,92 3 R-513A 631 1,45 0,9 -
ABT 125 1,3 3 R-513A 631 1,65 1 -

Műszaki adatok CSDX

Alapkivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

T-kivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Hűtveszárító Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

SFC-kivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 3,37 - 13,63 12 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

T-SFC kivitel

Típus Üzemi túlnyomás bar Térfogatáram a berendezésre vonatkozó üzemi túlnyomásnál m³/perc Max. túlnyomás bar Motor névleges teljesítménye kW Hűtveszárító Méretek
Szé x Mé x Ma mm 		Sűrített levegő-csatlakozás Hangnyomásszint dB(A) Tömeg kg
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 3,37 - 13,63 12 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Beépített hűtveszárító

Típus Teljesítményfelvétel kW Nyomás alatti harmatpont °C Hűtőközeg globális felmelegedési potenc. Hűtőközeg mennyiség kg Hűtőközeg tömege CO2 egyenértékében t Hermetikus hűtőkör
ABT 165 1,38 3 R-513A 631 1,5 0,9 -
ABT 200 1,6 3 R-513A 631 1,1 0,69 -
